瑞力专汽●洗扫车

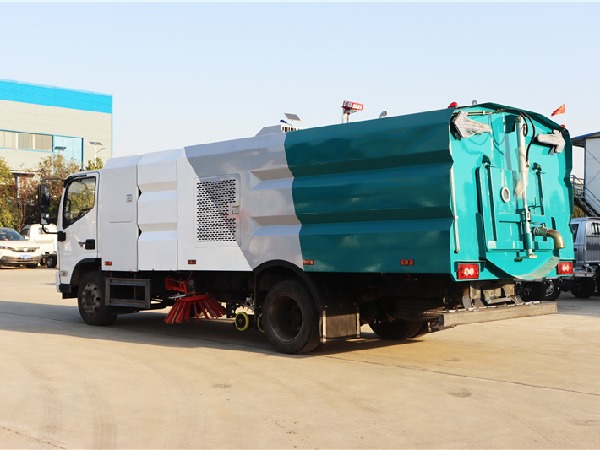

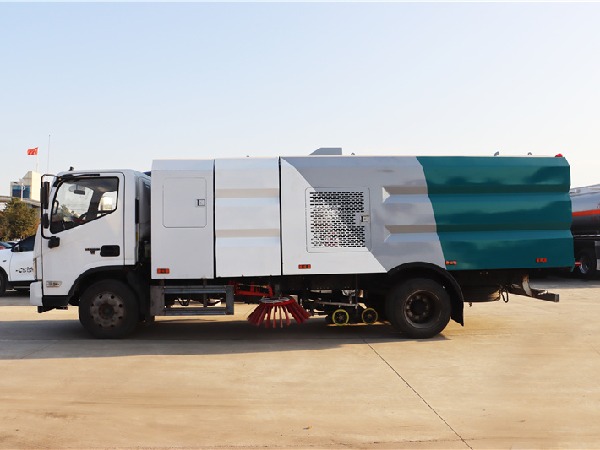

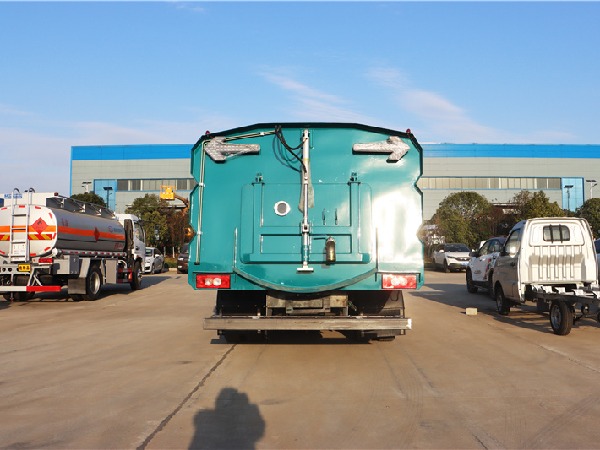

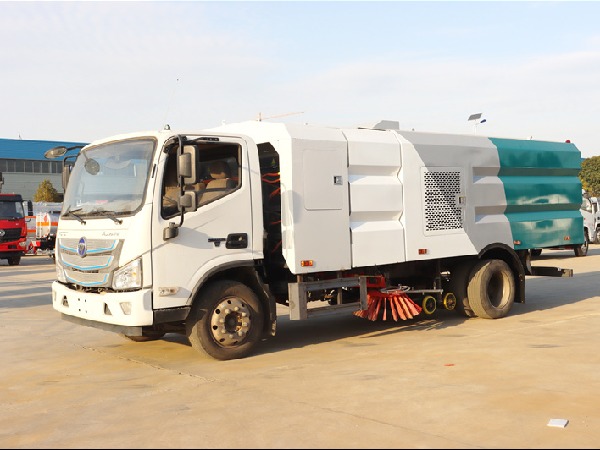

福田纯电动洗扫车

福田纯电动洗扫车


销售经理:钱经理
购车热线:13972992141
地址:湖北省随州市裕民大道18号

  • 质保一年
  • 上门服务
  • 全程监督
  • 服务团队

优惠活动:3千 - 3万

  • 产品介绍

产品参数

整车基本参数表:

公告型号

CL5121TXSBEV型纯电动洗扫车

外形尺寸



底盘型号

BJ1128EVJA

上装容积

8方

总质量

12490

上装电动机额定功率

60KW

整备质量

8690

上装每小时消耗电量

50KWH

轴距

4200 MM

建议充电桩功率

120KW

轮胎

8.25R16LT 14PR,9.5R17.5 14PR

充电时间(建议功率下)

约2小时

轴数

2



底盘电机**功率

160 KW

电池组额定电压

537.6 V

电池电量

217 KWH

底盘满载续航里程

400KM

电池类别

磷酸铁锂蓄电池

电池品牌

力神动力

燃料种类

纯电动

环保



免征



新能源汽车包括纯电动汽车、增程式电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车等。本产品为纯电动汽车

新能源纯电动汽车简介:

       纯电动汽车(Blade Electric Vehicles,BEV)是一种采用单一蓄电池作为储能动力源的汽车,它利用蓄电池作为储能动力源,通过电池向电动机提供电能,驱动电动机运转,从而推动汽车行驶。纯电动汽车的可充电电池主要有铅酸电池、镍镉电池、镍氢电池和锂离子电池等,这些电池可以提供纯电动汽车动力。同时,纯电动汽车也通过电池来储存电能,驱动电机运转,让车辆正常行驶。

纯电动专用车优点:

(1)零排放。纯电动汽车使用电能,在行驶中无废气排出,不污染环境。

(2)能源利用率高。有研究表明,同样的原油经过粗炼, 送**电厂发电,经充入电池,再由电池驱动汽车,其能量利用效率比经过精炼变为汽油,再经汽油机驱动汽车的要高。

(3)结构简单。因使用单一的电能源,省去了油箱、发动机、变速器、冷却系统和排气系统,相比传统汽车的内燃汽油发动机动力系统,其结构大为简化。

(4)噪声小。在行驶过程中振动及噪声小,车厢内外十 分安静。

(5)原料广。使用的电力可以从多种一次能源获得,如煤、核能、水力等,解除了人们对石油资源日见枯竭的担心。

(6)移峰填谷。对于发电企业和电力公司来说,电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电,可以 平抑电网的峰谷差,使发电设备日夜都能充分利用,从而大大提高经济效益。洗扫车简介:

● 垃圾箱外形采用长方体的造型,箱体受力均匀,结构性能强,美观。垃圾箱采用不锈钢制作,永不锈蚀。

● 工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。

● 中置两盘扫(扫盘可单独**)+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆(左右高压侧喷管可****)结构,实现路面的洗扫及吸尘。

● 左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置,有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处,并吸收于污水垃圾箱内,使路面不留尘土、积水,路面清洗、刷扫和污水回收效果佳。

● 清水箱和垃圾箱分体布置,有效空间利用**化,一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放,随时加清水继续作业;垃圾箱采用双油缸自卸卸料,箱内同时设有大流量高压喷嘴,可快速冲洗垃圾箱

● 左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏,作业时整车安全性也提高。

● 中置宽吸嘴具有液压浮动功能,有效的延长橡胶滚轮的寿命。

● 采用PLC编程、智能化**系统,电、液、气集中**,驾驶员可在驾驶室内完成各种动作的操作。

洗扫车详细技术说明:

整车配置

该洗扫车采用东风纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。

改装组件说明:

1、东风纯电动二类底盘。

2、免维护自动离合器,减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

3、采用大功率耐磨免维护离心风机,噪音低、效率高、风量大,使用寿命长。

4、天亿低压水泵。

5、GTM高压水泵。

6、索诺天工、冈田**,气动阀,气动阀门。

8、车辆尾部倒车影像。

9、车辆尾部手动操作盒。

10、车辆尾部后喷雾。

11、车辆前身带前冲。

12、左右立扫为单扫盘,减少了扫刷的数量和扫刷消耗量,能降低使用成本。扫刷上加装喷水装置,用于喷雾降尘。左右立扫分开**,可实现右扫和全扫等不同的作业模式。

13、吸盘的吸口宽度达到2300mm,确保作业总宽度大于3.2m。4个高度可调的吸嘴轮,能方便调整和保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。

14、吸盘内有高压喷水装置,喷嘴布置在吸盘内部,能**限度冲洗路面。左右高压喷水支架安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水支架达到**的冲洗效果。

15、后部采用LED箭头灯**示灯,保证行车作业安全。

18、扫盘摆线马达采用三洋马达,使用寿命长稳定可靠,故障率低。

16、液压管路采用德国标准技术密封结构形式,抗震动性能好,密封可靠性高,可实现无泄漏的密封效果。

17、采用海普瑞斯液压电磁阀,关键电控元件采用施耐德电器开关,可靠性高,使用寿命长。

18、PLC驾驶室操作作业。

19、加装手动泵应急系统,在副发动机停止的状态下也能举升垃圾箱,便于维护保养。

20、垃圾箱,容积达8m³,厢体采用倾翻卸料。

21、清水箱,容积达7.5 m³。

22、非不锈钢件经防锈处理,经久耐用。

一、二类底盘参数表


车型

BJ1128EVJA

类型

12T环卫底盘

尺寸参数

底盘尺寸(mm)

7365×2380×2355

动力电池

电池布局

车架下挂

身宽度(mm)

2060

电池型式

磷酸铁锂

轴距(mm)

4200

电池厂家

力神

车身高度(mm)

2355

电池电量(kWh)

217.19

车架宽度(mm)

860

PEU取电功率(kW)

45(额定)

车身形式

单排

驱动电机

电机类型

永磁同步液冷电机

质量参数

公告总质量(kg)

12490

电机厂家

福田(绿控)

整备质量(kg)

5120

电机额定/峰值功率(kW)

80/160

前桥载荷(T)

4.2

电机额定/峰值扭矩(N.m )

510/1100

后桥载荷(T)

6.5

电机额定/峰值转速(rpm)

1500/4500

驱动性能

驱动型式

4×2

其他

轮胎型号

245/70R19.5

驱动方式

电机+AMT(2AMT)

前悬架板簧

3

**爬坡度(%)

25

后悬架板簧

4+3

**车速(km/h)

85

前后轮距(mm)

1740/1800

**车速(km/h)

5

前悬/后悬(mm)

1130/2035

后桥速比

5.286

低压电器电压

24V

制动系统

制动方式

前盘后鼓

高温地区

**温度45℃

制动形式

双回路气压制动

寒冷地区

**温度-20℃

制动安全

ABS

其他

——

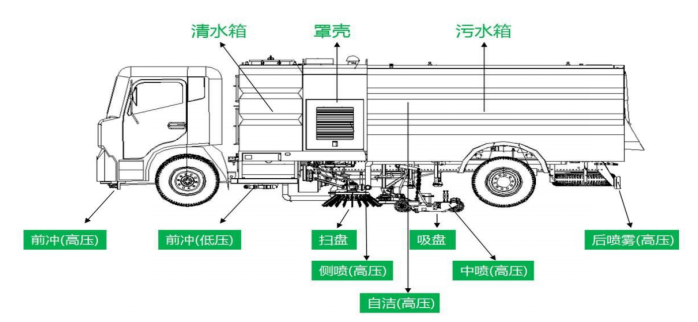

结构设计和组成部分:

 /202310/1696390047_3d46cba681fed53cfbcb.png

      行走部分等组成,包括汽车底盘、副梁、副发动机组、风机、离合器、高压水泵、撒水泵、清水箱、污水箱、扫盘、吸盘、组合式喷杆、液压系统、电控系统、水路系统、气路系统、前冲、后喷雾、自洁装置、智能语音、作业监控系统等组成。

高性能环保:

天锦洗扫车利用高压水流及倾斜扫刷将垃圾扫**吸盘前面,在风机产生的负压作业下,风流在闭合的回路中将垃圾吸入垃圾箱储存,整个作业过程均是物理原理,不会产生化学废料或垃圾外泄对环境的二次污染,同时,后喷雾的降尘有效的降低了空气中的粉尘浓度,解决粉尘污染问题。洗扫洁净度高,该车型功能齐全能解决不同路面环境的作业,一次作业洗扫效率达98%以上,**冲洗功能、洗扫功能、路沿清洗功能、后喷雾功能、低压冲洗功能以及采用的中置吸盘+左右喷杆清洗方式,可对页面、勾缝、弯道处、路沿上等处的灰尘、垃圾均能有效的处理干净,确保环境整洁。

作业范围广

从几十微米**80-100mm的石子、砖头、树叶、饮料水瓶等杂物,一次作业均能全部去除。路面清扫宽度3500mm清扫能力40000㎡/h-50000㎡/h.

结构简单,易损件少

整车上装90%以上零部件均采用装配式组装方式,各小件均具备通用性及互换性,拆卸方便,易于更换,维护费用低,更换效率高。

水箱、垃圾箱容积大,作业时间长

水箱容积可达9m³,垃圾箱总容积达7m³,可适宜长时间作业。
