瑞力专汽●自装卸垃圾车

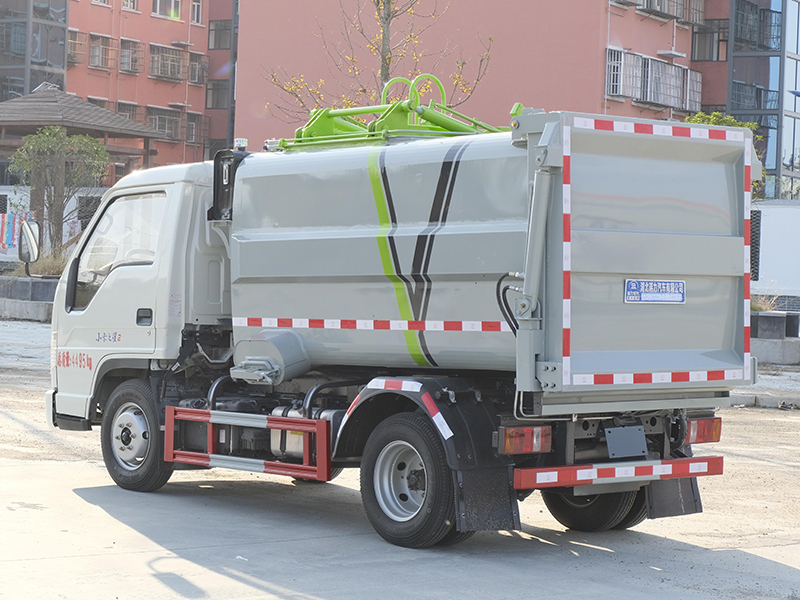

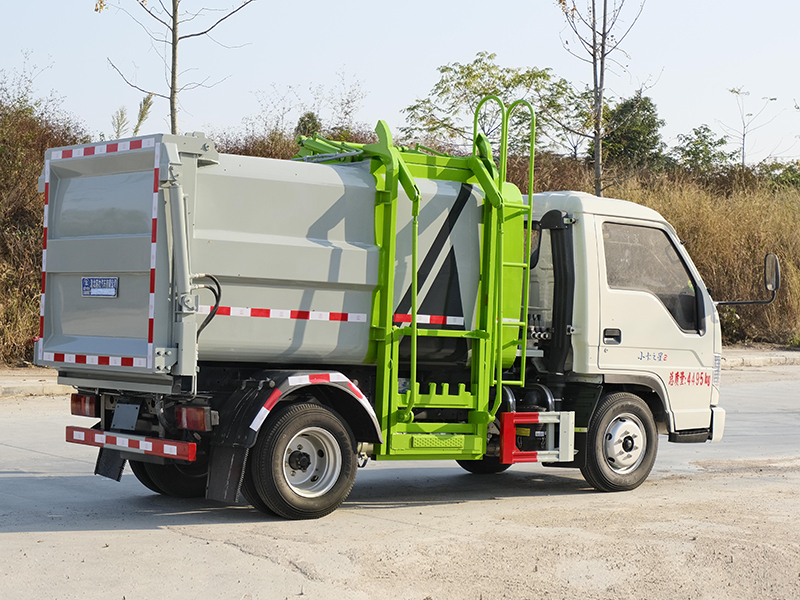

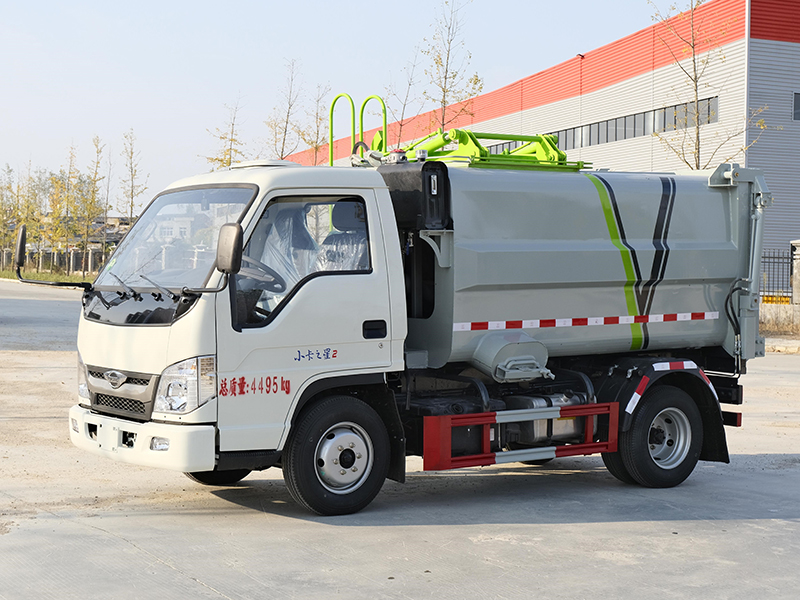

RLQ5042ZZZB6小卡2侧压垃圾车(蓝)

RLQ5042ZZZB6小卡2侧压垃圾车(蓝)


销售经理:钱经理
购车热线:13972992141
地址:湖北省随州市裕民大道18号

  • 质保一年
  • 上门服务
  • 全程监督
  • 服务团队

优惠活动:3千 - 3万

  • 产品介绍

产品参数

序号

名称


功能

1

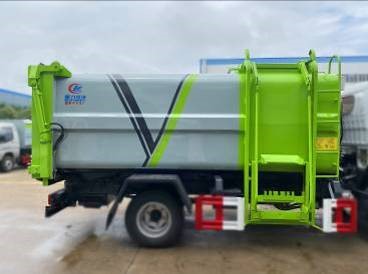

箱体结构

/202203/1647753901_4742487e256b6dbccc42.jpg

渗漏,杜绝二次污染

2

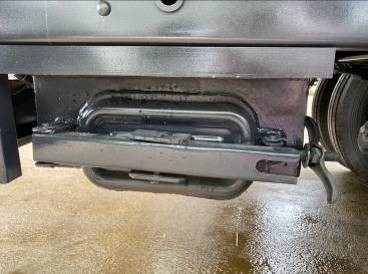

污水箱

/202203/1647753902_937cf16db03710e9dffd.jpg

3

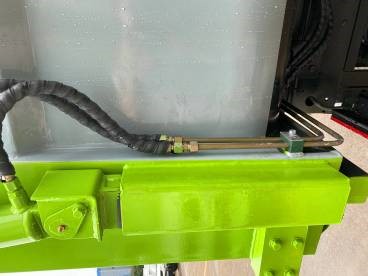

油管平衡器

/202203/1647753902_e89e44c2f58bb4ace4c3.jpg

保证油缸运行的平稳性与安全性,装载能力强、装载容积大

4

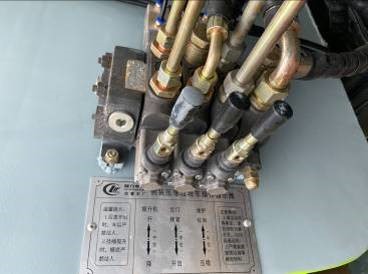

多路阀机组

/202203/1647753902_02ead228b980fac0bdbc.jpg

可手动集中**,方便维护



5

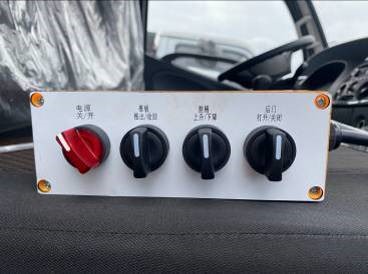

遥控器**

/202203/1647753902_cc1193969fdae15462d6.jpg

方便快捷,一人可完成操作

6

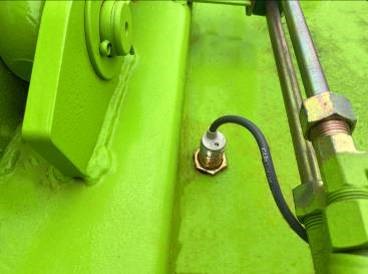

光电感应

/202203/1647753902_804f67e4c01f6735de57.jpg

可检测油缸行程










【整车技术参数】

产品**

瑞力星牌

公告批次

351

产品名称

瑞力星牌RLQ5042ZZZB6型自装卸式垃圾车

总质量(kg)

4495

罐体容积(m3)


额定质量(kg)

1465

外形尺寸(mm)

4750X1830X2420,2600

整备质量(kg)

2900

货厢尺寸(mm)

XX

额定载客(人)


准拖挂车总质量(kg)


驾驶室准乘人数(人)

2

鞍座**载质量(kg)


接近角/离去角(°)

18/17

前悬/后悬(mm)

1115/1035

轴荷(kg)

1710/2785,1650/2845

**车速(km/h)

110

备注:

备注:1.ABS型号为CM4YL,生产厂家为广州瑞立科密汽车电子股份有限公司;2.随底盘选装新格栅及车标,选装直接供电方式ETC车载装置,仅用2600mm轴距,仅用Q23-95C60发动机;3.侧、后防护材料为Q235,侧防护螺栓连接,后防护焊接连接,后防护截面尺寸100×50mm,下边缘离地高390mm;4.发动机/油耗值(L/100km)对应关系为:Q23-95C60/9.69;4.该车主要用于垃圾收集转运,专用装置为垃圾箱、提升机装置.

【底盘技术参数】

底盘型号

BJ1045V9JB3-55

底盘名称

载货汽车底盘

**名称

福田牌

生产企业

北汽福田汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

2600,2850

轮胎规格

6.00R15 10PR,6.00R15LT 10PR

钢板弹簧片数

7/5+3,7/5+2,3/5+2,2/3+2

前轮距(mm)

1345

燃料种类

柴油

后轮距(mm)

1292

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

发动机排量

发动机功率

Q23-95C60

Q23-95E60

安徽全柴动力股份有限公司

安徽全柴动力股份有限公司

2300

2300

70

70







◇底盘配置:小卡之星车身、1580mm宽驾驶室,全柴95马力(Q23-95C60)、单排前翻、5档、6.00R16钢丝胎、动转、ABS、可调方向盘、电控熄火、巡航、可调大灯、刹车自调臂

◇上装配置:箱体采用边三底四Q345锰板,弧形耐压箱体带全推装置,后门液压锁紧,整体密封效果好,尾部带污水箱,侧边带排污口,有效容积4立方,采用江苏中梅多路阀,合肥长源液压泵,手动室外操作。


垃圾运输车具体操作方法及步骤如下

挂桶及垃圾装载:

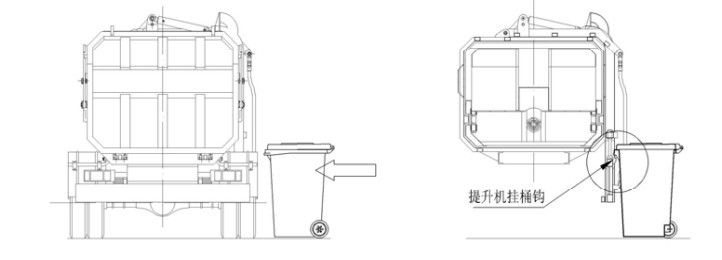

**先将垃圾箱推移到提升机挂钩处,同时将桶提挂位放在挂钩上,推动提升机操作开关(或手柄)**上升位置,这时上盖油缸动作,从而带动提升机拉杆向上运动,垃圾桶被挂起,同时上盖也逐渐被打开;如图;/202203/1647753902_543a75ca0e0b5bcd11e1.jpg推移垃圾桶并靠紧提升机

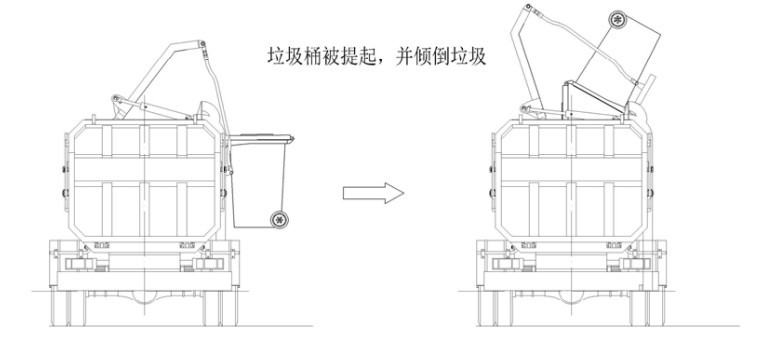

当提升机和垃圾桶上升到一定位置,垃圾桶被锁紧(或压紧),**垃圾桶随提升机翻板一起上升到箱体顶端,上盖完全打开,并翻倒桶内垃圾**箱体;如图;

/202203/1647753902_f324f8ef3bc4fab4bed9.jpg

松开提升机操作开关(或手柄)回中位,上盖油缸停止工作,提升机各部件和垃圾桶停止不动;将推动提升机操作开关(或手柄)**下降位置,这时上盖油缸收回,从而使提升机拉杆和垃圾桶向下翻转,垃圾桶逐渐被放下并松开,直**放回地面;松开提升机操作开关(或手柄)回中位,**移开垃圾桶,完成一次垃圾装载的工作。

注意:垃圾运输车操作时,提升机旁和垃圾桶下严禁站人!

一、产品简述

   侧装压缩垃圾车由密封式垃圾厢、液压系统、操作系统组成。整车为全密封型,自行压缩、自行倾倒、压缩过程中的污水全部进入污水厢,较为彻底的解决了垃圾运输过程中的二次污染的问题,避免了给人们带来不便,关键部件采用进口部件,具有压力大、密封性好、操作方便、安全等优点。

侧装压缩垃圾车构成密封式垃圾厢、液压系统优点压力大、密封性好、操作方便。

二、产品性能及特点
1)收集方式简便:一改城市满街摆放垃圾筒的脏乱旧貌,杜绝二次污染。

2)压缩比高、装载量大:箱体容积4方,装载量相当于同吨级排非压缩垃圾的两倍半。

3)作业自动化:采用电脑**系统,全部填装排卸作业中只需司机一人操作,可设定手电一体2种操作模式,不仅减轻环卫工人的劳动强度,而且大大改善了工作环境。

4)双保险系统:作业系统具有遥控**和手动操纵双重功能,大大地保障和提高车辆的使用率。

5)提升机构:可选装匹配120升、204升塑料垃圾桶或铁桶。

6)国内侧装压缩垃圾车普遍存在作业噪声大及扰民等问题。在设计、制造垃圾车时,应慎重选择车辆底盘、发动机和取力器,采取措施增强系统运动的平稳性,减少噪声,采用能吸纳噪声的材料,结构设计应能降低振动:通过液压系统和装载机构的优化设计,提高加工精度和装配质量,以达到减小车辆作业噪声的目的。

多功能翻桶进料机构 进料快捷稳定

由于国内生活垃圾具有固液混合体的特性,为了实现收、运过程中无垃圾渗滤渡的滴漏,可通过以下方法解决。

1)车厢底板应具有一定坡度,以防止垃圾渗滤液外泄。

2)箱体尾部安装积污水槽,用于储存车厢与填塞器之间滴漏的污水。

3)加强尾门与车厢连接处的密封,以防止压缩过程中垃圾外泄和垃圾渗滤液的滴漏。

发动机动态** 经济性好

发动机功率输出**即油门**通过电气系统实现全自动**,保证垃圾车在其各作业状态下,发动机能自动选择加速或怠速状态,避免了功率损耗和系统发热,耗油降低,经济性好。

液压系统稳定可靠

液压系统采用国际标准设计并采用模块式液压元件,由液压油缸、电磁**阀、节流阀、管路系统组成。液压油路分为提桶翻桶进料、推铲卸料,集成度高。液压管路系统均采用高强度一次成型铸造管,保证使用寿命,管路各连接处连接紧固,保证不漏油。

电自动化程度高,电液联合**

采用机电液一体化,、液压、电气关键原器件均采用国际标准设计并采用模块式液压元件,性能稳定可靠。感应开关采用进口产品,经久耐用,性能优越。


●轻量化

侧装压缩垃圾车上装结构复杂,自质量较大,因此,设计时车辆底盘应优先选择技术含量高、动力性好、自质量较轻、性价比较高的国产底盘:采用高强度材料,以降低上装自质量;挡泥板、装饰件、盖板等**件可采用密度较小的注塑件,采用集成化程度较高的零部件,以减少空间占用和自质量,同时有利于改善液压系统的工作性能。。
除臭灭菌

除臭灭菌技术在侧装压缩垃圾车上的运用也是发展方向。杜绝细菌传播,减少臭气污染已成为当务之急。一些臭氧除臭除菌技术已在该类产品上成功运用。

侧装压缩垃圾车车身内部结构加载了进口密封圈,填充器加载液压后盖,这样使得侧装压缩垃圾车可在运输过程中不散发任何气味。

保养维护

应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,**限度地延长垃圾车的使用寿命。

(一)底盘保养

底盘应严格遵守其使用说明书的规定,进行日、周例行保养。

(二)作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁、观察为**,内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

作业100h保养以紧固、润滑为**。

1)检查紧固车厢、作业装置、轴等部位的连接螺栓;

2)按时对各润滑点加注润滑脂或润滑油;

3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;

4)检查取力器工作是否正常。

3.作业500h保养

作业500h保养以调整为**。

1)各作业装置中的零部件是否有轻微变形,必要时给予校正;

2)检查密封胶条的磨损情况,必要时更换;

3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;

4.作业1500h保养

作业1500h保养**是对各作业装置进行全面技术检查和调整,消除隐患。

1)检查并修复各处焊缝,特别是各重要部位的焊缝;

2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;

3)检查各液压元件。

4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
