瑞力专汽●清洗吸污车

RLQ5071GQWJ6江铃地下室清洗吸污车

RLQ5071GQWJ6江铃地下室清洗吸污车


销售经理:钱经理
购车热线:13972992141
地址:湖北省随州市裕民大道18号

  • 质保一年
  • 上门服务
  • 全程监督
  • 服务团队

优惠活动:3千 - 3万

  • 产品介绍

产品参数

产品名称

品牌、型号

外型尺寸(长*宽*高)

清洗吸污车

TWY5042GQWE6

5600*1580*1980

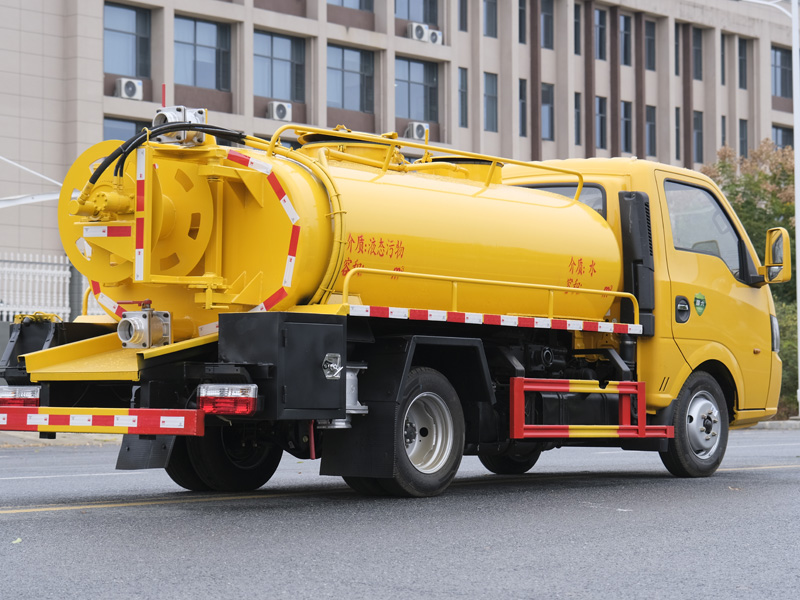

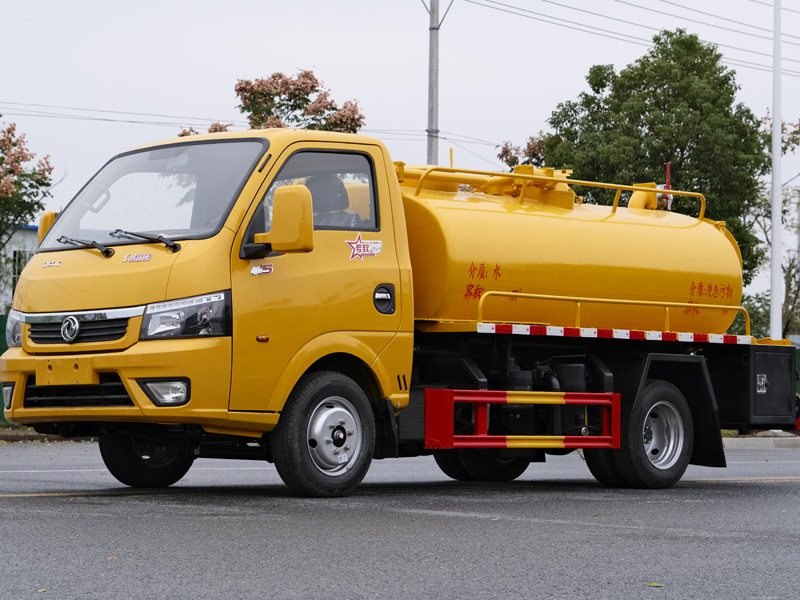

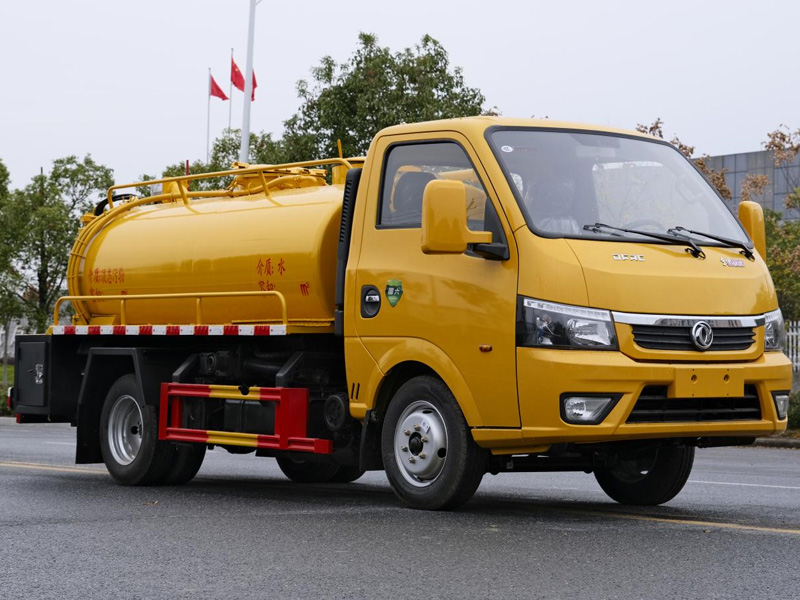

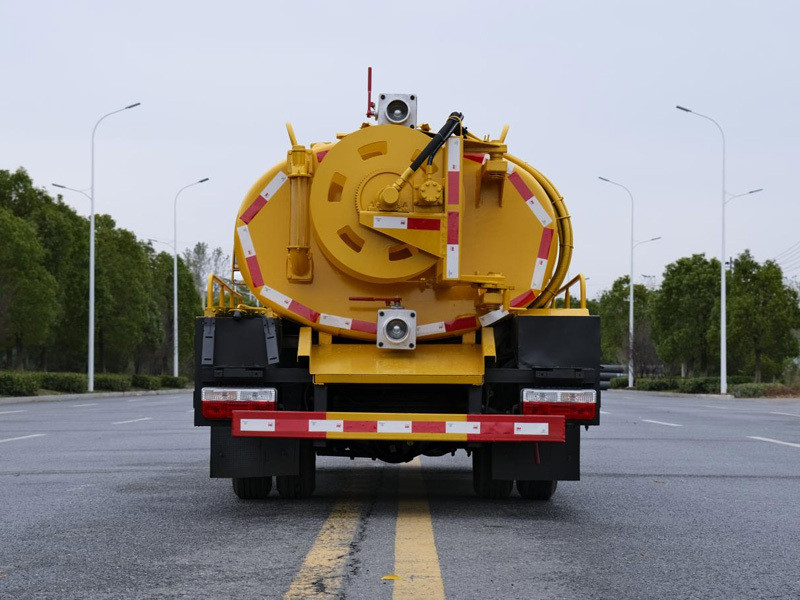

/202203/1647753921_140f503b1a52db79291a.jpg/202203/1647753922_856d85990776f0c88b7a.jpg/202203/1647753922_34e727300809a6c227eb.jpg/202203/1647753922_05f3a742573904cd8a63.jpg

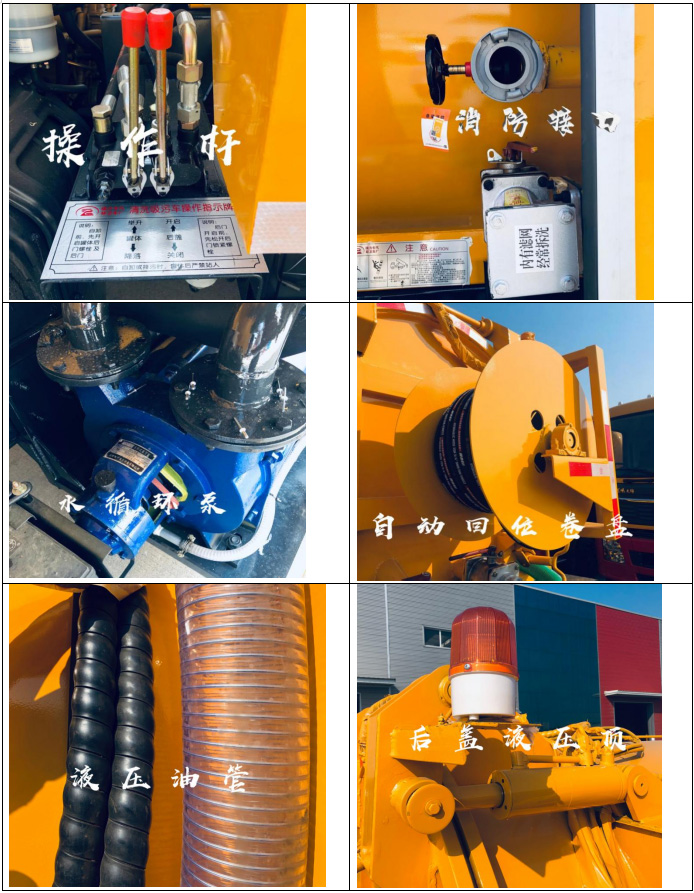

上装局部图片

/202203/1647753922_eaaf307309b789ffc83f.jpg

产品公告

【整车技术参数】

产品**

天威缘牌

公告批次

347

产品名称

天威缘牌TWY5042GQWE6型清洗吸污车

总质量(kg)

4495

罐体容积(m3)

1.03

额定质量(kg)

985

外形尺寸(mm)

5600X1850X1980

整备质量(kg)

3380

货厢尺寸(mm)

XX

额定载客(人)

准拖挂车总质量(kg)

驾驶室准乘人数(人)

2

鞍座**载质量(kg)

接近角/离去角(°)

20/16,21/15

前悬/后悬(mm)

1190/1610

轴荷(kg)

1650/2845

**车速(km/h)

110

备注:

备注:该车主要用于城市各种输送管道(堵塞物)疏通工作;主要装置为罐体.罐体外形尺寸(长×长轴×短轴)(mm):2800×1550×1000.罐体前端设为清水罐,后端设为污水罐,清水罐长为1590mm(其中清水罐前端1200mm下部用于安装高压泵),罐体后部1210mm为污水罐.清水罐罐体有效容积1.03立方米,运输介质:水,密度1000千克/每立方米;污水罐罐体有效容积1.29立方米,运输介质:液态污物,密度800千克/每立方米.清洗和吸污功能不同时使用,两罐不能同时装载.仅选用2800mm轴距.侧、后防护装置材料材质均为Q235,连接方式:左右侧面及后下部防护均采用焊接连接,后下部防护断面尺寸(宽×高) (mm):50×100,后下部防护离地高度(mm):310.ABS型号/厂家:APG3550500A/浙江亚太机电股份有限公司.选装不带卷盘样式.

【底盘技术参数】

底盘型号

EQ1045SJ16DC

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

2800,3000,3200,3400

轮胎规格

185R15LT 8PR,6.00R15 10PR,6.00R15LT 10PR

钢板弹簧片数

3/5

前轮距(mm)

1369,1387

燃料种类

柴油

后轮距(mm)

1242,1342

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

发动机排量

发动机功率

Q23-95E60

安徽全柴动力股份有限公司

2300

70


底盘与上装配置

◇底盘配置:东风途逸1650/单排驾驶室,全柴Q23-95E60发动机,(95马力),5档变速箱,185R14真空胎,后双轮,前后桥1.5/3,标配动力转向,前盘制动,中控锁,电动门窗,定速巡航,蓝牙电话,LED日间行车灯,ABS,空调

◇上装配置:蓝牌小型清洗吸污车。一体罐,容积3.4立方,水污互通,(配山东SK-6水循环泵,或配亿丰5吨油泵带油水分离器 双耀135流量高压泵,防溢阀,视污管,罐体后上一个100球阀吸口,带60米19高压管,罐体尾部视污管罐体后部侧一个100排污阀,8米吸污管一根。下地下室的**!全国各地可上蓝牌!


功能介绍

清洗吸污车的功能:及收集、中转清理运输污泥、污水,避免二次污染的新型环卫车辆,吸污车可自吸自排,工作速度快,容量大,运输方便,适用于收集运输粪便、泥浆、原油等液体物质。吸污车采用国内技术**的吸污车真空泵,吸力大,吸程远,特别适合用于下水道内的淤积物的抽吸、装运和排卸,尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体。排放有加压排放和自流排放两种方式。吸污车具有抽吸效率高、自吸、自排及直灌等特点,操作快速、简便。适宜于大、中、小城镇环卫、市政部门使用。

00001. 吸污车专用部分:由取力器、传动轴、真空吸污泵、压力罐体、液压部分,管网系统、真空压力表、视粪窗、洗手装置等组成,随车配置大功率真空吸污泵和优质液压系统,罐体封头一次压铸成型、罐体可后开、双顶自卸。罐内污物可通过后盖直接倾倒,具有真空度高(比吸粪车的吸力更大)、吨位大、效率高、用途更广泛的特点。

00002. 吸污车的组成:油水分离器,水气分离器,专用真空吸污泵,容积压力表,管网系统,吸物导管,自流阀,真空罐体,连通器(视粪窗),全自动防溢阀,液压套件。

00003. 清洗吸污工作原理:由于吸粪胶管始终浸没于液面上,粪罐内的空气被抽吸后,因其得不到补充而越来越稀薄,致使罐内压力低于大气压力,粪液即在大气压力使用下,经吸粪胶管进入容罐。或者由于虹吸管接近罐底,空气被不断排入粪罐时,因其没有出路而被压缩,致使罐内压力高于大气压力,粪液即在压缩空气的作用下,经虹吸管,吸粪胶管排出罐外。

00004. 清洗吸污车具有抽吸效率高、自吸、自排及直灌等特点。抽满粪罐时间:≤5min,吸程:≥8m。据有使用寿命长,工作速度快,操作简便,运输方便等特点。

00005. 本公司的高压清洗车产品采用优质高效的高压水泵,出水压力高,性能可靠,使用寿命长,节水并清洗效果好。管道疏通车的高压喷嘴,无散射,压力损失小,喷嘴不锈蚀,使用寿命长,充分利用高压水流的动能,以高压力、低流量的方式清洗。液压元件,性能稳定可靠。选用夹心取力器全功率输出,避免了其他同类产品选用上盖取力而存在的噪音大,齿轮容易损坏。

高压清洗车(管道疏通车)组成:

00001. 水路系统:包括水罐、高压水泵、进水管、泄水截止阀、滤水器、水位表、进水截止阀、水压表、压力表开关、高压喷头、高压三通阀、卷筒。

00002. 液压系统:包括油位计、油箱、过滤器、闸阀、油泵、溢流阀、节流阀、油压表、单向阀、油马达、换向阀、单向阀、开关。

使用安全

1.操作清洗吸污车前请仔细阅读《操作注意事项》(**盒上标示)!

2.请注意观察以确保人员和车辆安全!

    3.操作人员尽量在车上或作业半径外操控!

    4.手动操作把手只是备用应急,以遥控为主,保证安全和便捷;

    5.未熟练使用清洗吸污车前请保持低速匀速运行和请人观察配合直**能**熟练使用!

    6.车辆运输过程中切记关闭取力器!

    7.车辆运输时请关闭遥控器!

    8.切忌运输过程中急开急停或高速急转弯!

保养维护

应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,**限度地延长垃圾车的使用寿命。

(一)底盘保养

底盘应严格遵守其使用说明书的规定,进行日、周例行保养。

(二)作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁、观察为**,内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

作业100h保养以紧固、润滑为**。

(1)检查紧固车厢、作业装置、轴等部位的连接螺栓;

(2)按时对各润滑点加注润滑脂或润滑油;

(3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;

(4)检查取力器工作是否正常。

3.作业500h保养

作业500h保养以调整为**。

(1)各作业装置中的零部件是否有轻微变形,必要时给予校正;

(2)检查密封胶条的磨损情况,必要时更换;

(3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;

4.作业1500h保养

作业1500h保养**是对各作业装置进行全面技术检查和调整,消除隐患。

(1)检查并修复各处焊缝,特别是各重要部位的焊缝;

(2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;

(3)检查各液压元件。

(4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
