瑞力专汽●清洗吸污车

RLQ5185GQWD6天锦一体罐清洗吸污车

RLQ5185GQWD6天锦一体罐清洗吸污车


销售经理:钱经理
购车热线:13972992141
地址:湖北省随州市裕民大道18号

  • 质保一年
  • 上门服务
  • 全程监督
  • 服务团队

优惠活动:3千 - 3万

  • 产品介绍

产品参数

东风天锦清洗吸污车

RLQ5185GQWD6)

产品说明

/202203/1647844460_777ac95e133ac16075a7.jpg

一: 产品名称

产品名称

品牌、型号

外型尺寸(长*宽*高)

清洗吸污车

RLQ5185GQWD6

9150X2550X3500

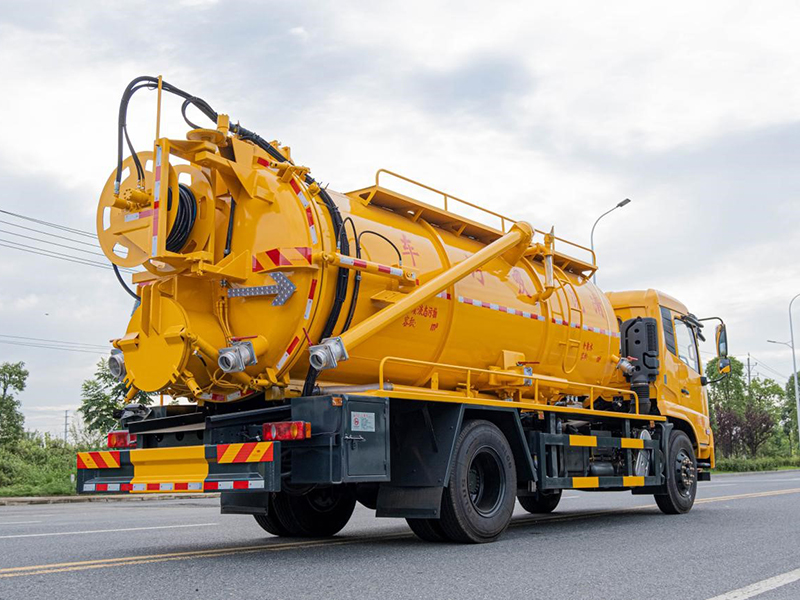

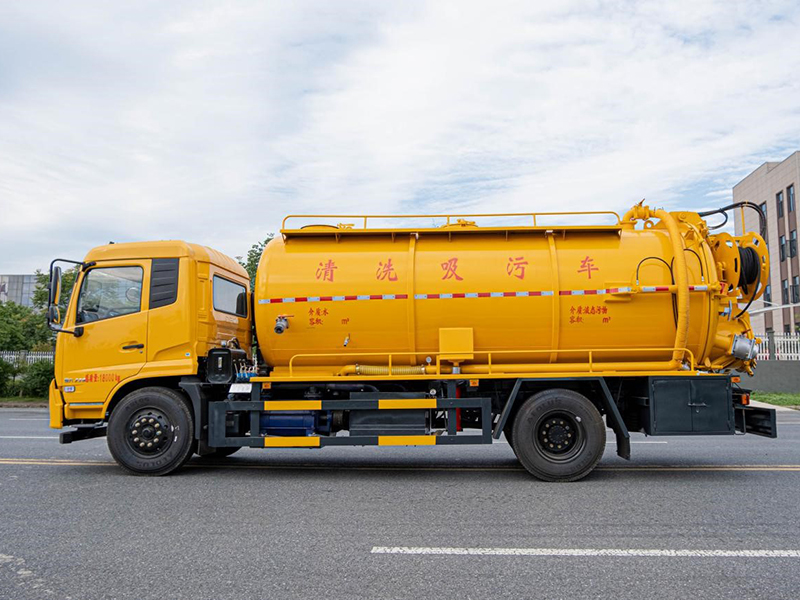

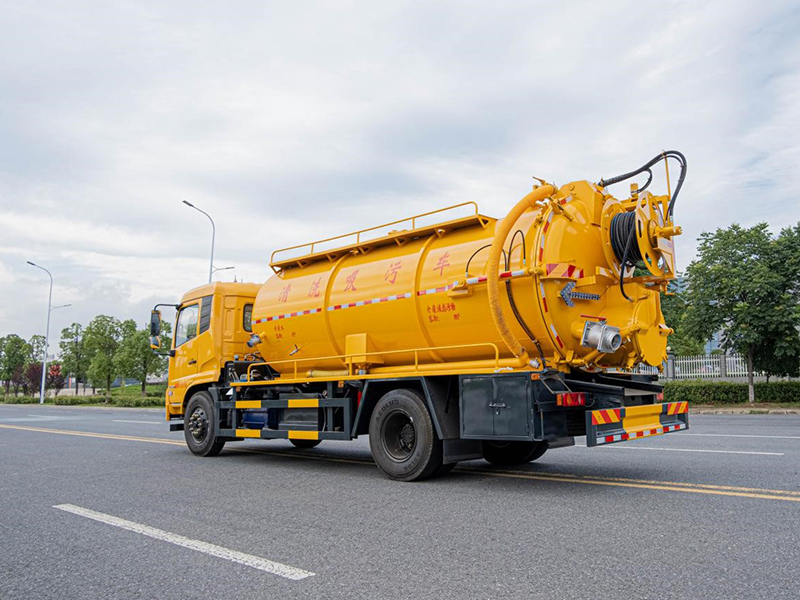

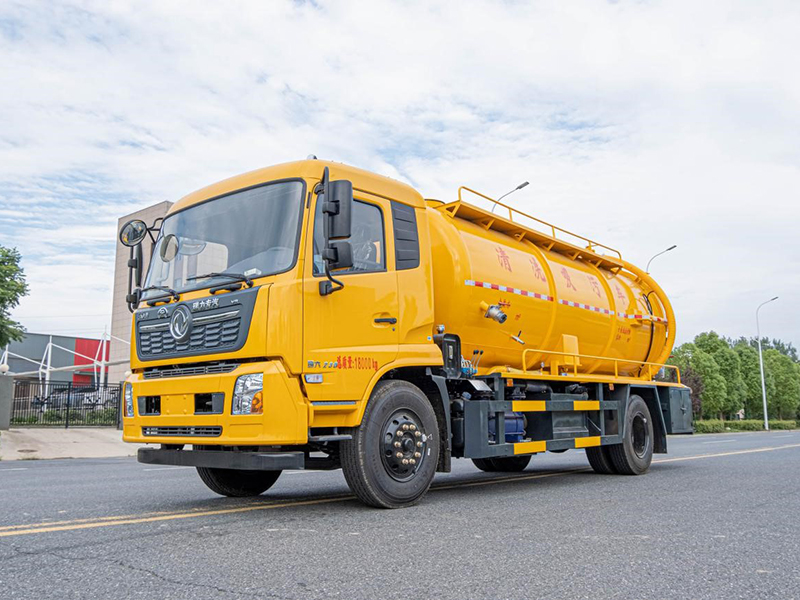

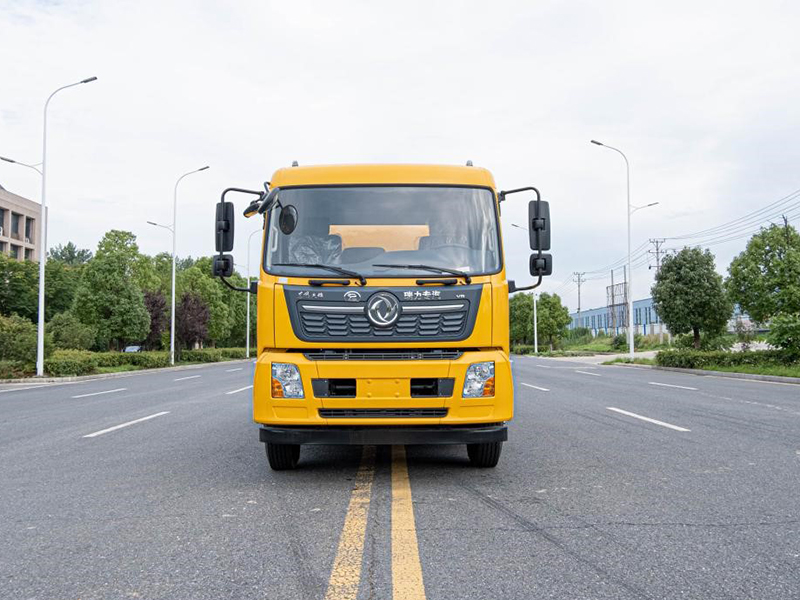

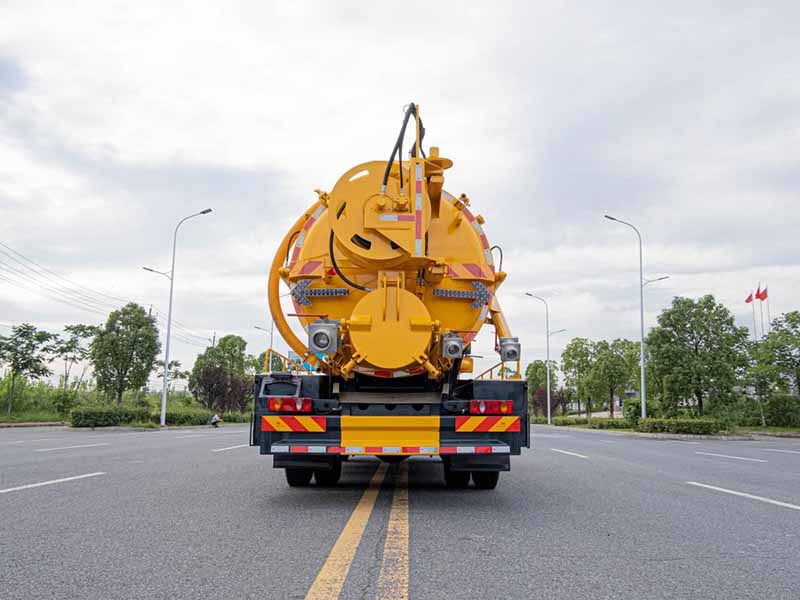

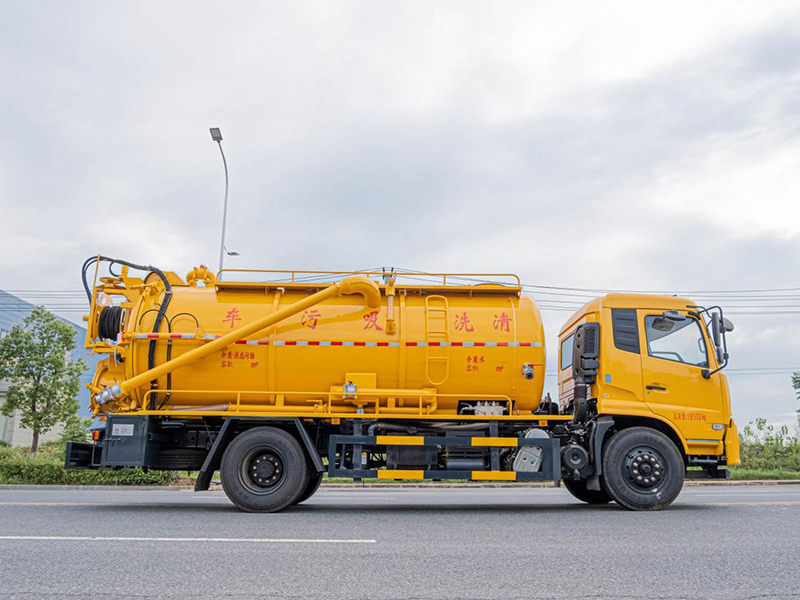

二: 车辆图片

/202203/1647844464_6ba891bb25a1942141fd.jpg/202203/1647844468_d8c9418c4174fd867d7e.jpg/202203/1647844470_0f717235f270dde0a3ee.jpg/202203/1647844473_308f8ad643bd94bfaf21.jpg/202203/1647844476_c7d3d6b7af79f649a6dd.jpg/202203/1647844478_07fb7f90fd68aad80a74.jpg/202203/1647844479_ae46bdebd2a0471efc1d.jpg

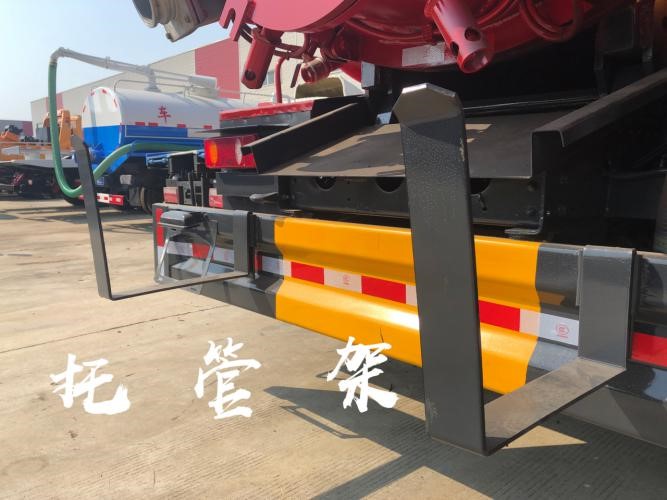

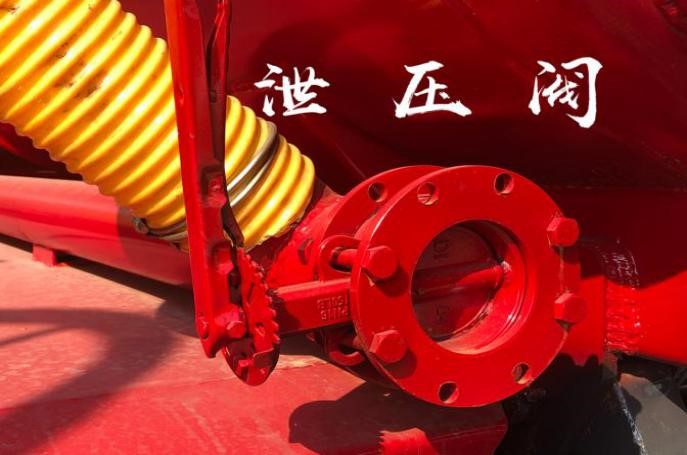

三.上装局部图片

/202203/1647844482_d21885e1eba8b53e3b00.jpg

/202203/1647844484_8d2e178f7f9297e4646d.jpg

/202203/1647844486_b21408d8f08b849e12d1.jpg

/202203/1647844489_27aa834c01325effa58f.jpg

/202203/1647844491_71fe97de719f9f803706.jpg

/202203/1647844493_d42ee38b84219e30172a.jpg

/202203/1647844495_48fa786f38a6ce17af0c.jpg

/202203/1647844497_4c721b929b49d9638129.jpg

四:产品公告


【整车技术参数】

产品**

瑞力星牌

公告批次

337

产品名称

瑞力星牌RLQ5185GQWD6型清洗吸污车

总质量(kg)

18000

罐体容积(m3)

7.25

额定质量(kg)

5870,5805

外形尺寸(mm)

9150X2550X3500

整备质量(kg)

12000

货厢尺寸(mm)

XX

额定载客(人)


准拖挂车总质量(kg)


驾驶室准乘人数(人)

3,2

鞍座**载质量(kg)


接近角/离去角(°)

17/13

前悬/后悬(mm)

1400/3050,1430/3020,1400/2500,1430/2470

轴荷(kg)

6500/11500

**车速(km/h)

89

备注:

备注:选装后部卷盘结构,随底盘选装驾驶室,选装罐体两侧不同管道布置,选装后部不带卷盘结构;仅采用4700mm轴距;整车长/轴距/前悬/后悬对应关(mm):9150/4700/1400/3050,9150/4700/1430/3020,8600/4700/1400/2500,8600

/4700/1430/2470;该车专用装置由污水罐和清水罐组成,用于下水道排污及疏通;罐体外形尺寸(直段长×直径)(mm):5200×1850,罐体前面设为清水罐,后面设为污水罐.污水罐有效容积:7.25立方米,罐体外形尺寸(直段长×直径)(mm):3000×1850;清水罐有效容积:5.2立方米,罐体外形尺寸(直段长×直径)(mm): 2200×1850,清水罐和吸污罐

为两个**罐体,清洗功能时用水罐,吸污功能时用吸污罐,清洗吸污两种功能不同时使用,罐体带有举升功能;侧防护材质Q235,螺栓连接;后防护材质Q235,焊接连接,后防护截面高度尺寸200mm,截面宽度尺寸50mm,下边缘离地高度400mm;ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车**系统(**)有限公司.

【底盘技术参数】

底盘型号

DFH1180EX8

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风商用车有限公司

轴数

2

轮胎数

6

轴距(mm)

3800,3950,4200,4500,4700,5000,5300,5800,5600

轮胎规格

10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

7/9+6,8/10+8,8/9+6,11/10+8,3/10+8

前轮距(mm)

1876,1896,1920,1950,1914,1934,1980,2000,1815,1860

燃料种类

柴油

后轮距(mm)

1820,1860,1800

排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

发动机排量

发动机功率

D4.5NS6B190

D6.7NS6B230

B6.2NS6B210

D4.0NS6B185

DDi50E220-60

B6.2NS6B230

DDi50E190-60

D4.0NS6B195

D6.7NS6B260

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风商用车有限公司

东风康明斯发动机有限公司

东风商用车有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

4500

6700

6200

4000

5000

6200

5000

4000

6700

140

169

154

136

162

169

147

143

191







五:底盘与上装配置

◇底盘配置:国六东风天锦康机230马力发动机,8档变速箱,10.00钢丝胎,4700轴距,原厂空调,ABS,断气刹。

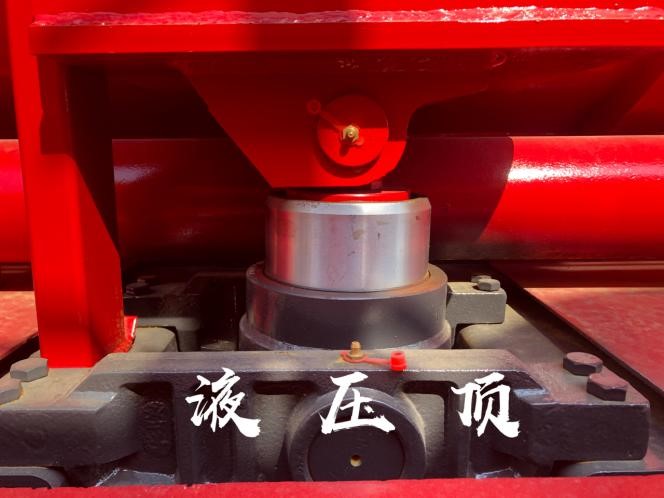

◇上装配置: 上装配置罐体容积:15立方,罐体内底部加装不锈钢底板1.2米宽,罐体及封头厚度:8mm,清水罐灌口普通灌口,污水罐用水泥罐口,清水罐4方亮管一根,清水罐消防栓进水口安装在副驾驶一侧《两头用接口,中间用白色软管连接》,水污互通4寸球阀,视粪窗一个,清水罐、污水罐内各做爬梯一个,副梁选用橡胶垫,中置顶,安装限位阀。

3:天津215流量高压泵,两头加粗双进水。

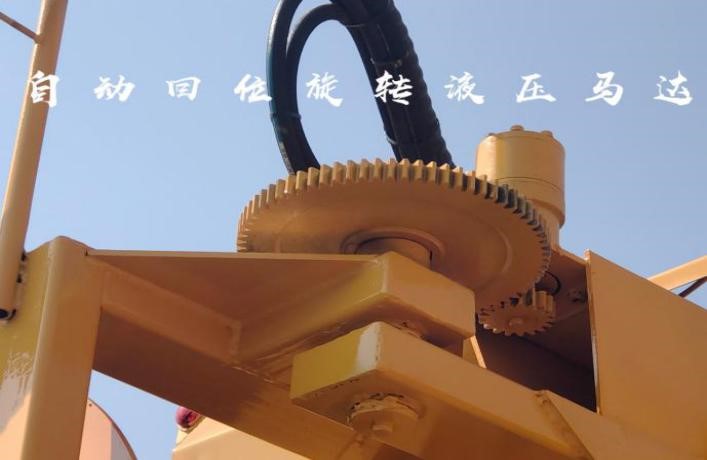

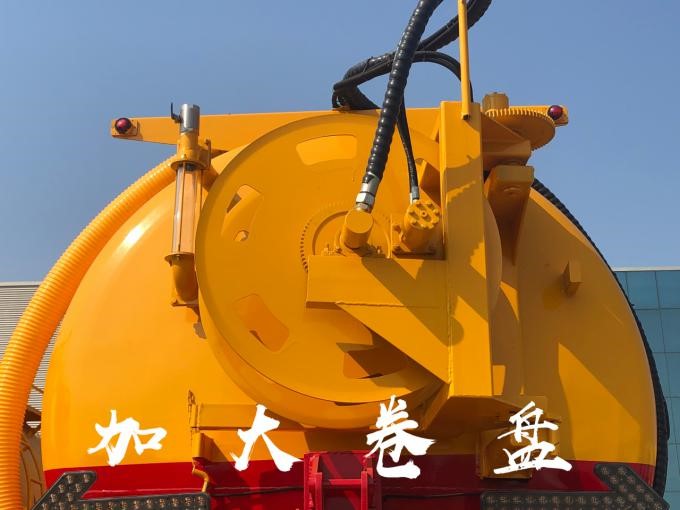

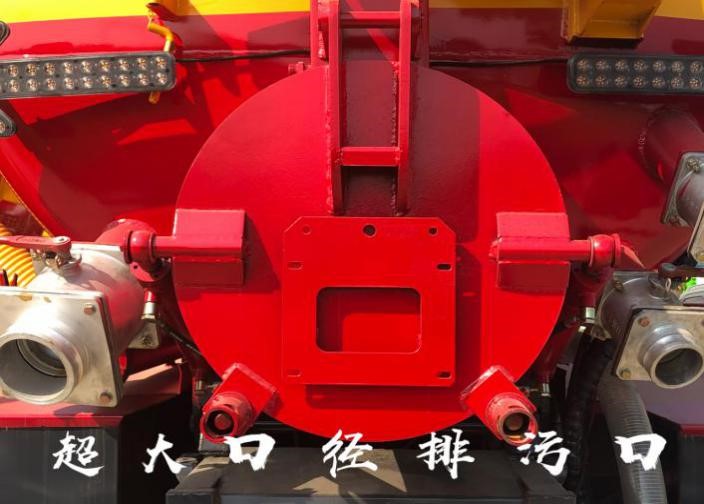

4:后封头可旋转齿轮自动旋转液压收放绞盘,高压管60米19直径,另送40米耐压22mpa,大后盖液压开启,后封头下部开600mm通径液压排污口1个,后盖左下6寸排污阀1个, 4寸吸污阀1个,罐体右侧4寸吸污阀1个,副发进气管用125mm,水箱做0.5方,1个工具箱《尽量做大》,防溢流装置,后尾部装双箭头灯,清水罐顶部装排气阀1个,清水罐底部装3寸排水阀1个,出水管用89mm管。

5:特别要求:罐体两侧平台用碳钢材质,底盘空间l充分利用,排气管和水循环管不能占用平台空间,循环水管上装洗手龙头1个。

6:油漆:所有水箱防腐内涂,整车油漆上黄下红。

◇选装配置:高压泵标配双耀215或者品孚215,可选装双耀250,270或者315流量,补差价,也可选装品孚250,或者330流量高压泵需补差价,不锈钢球阀6寸补,4寸补,加12-15水循环反排泵补,加20水环泵补,加双油泵补,加单油泵补,加偷排补

.功能介绍

清洗吸污车的功能:及收集、中转清理运输污泥、污水,避免二次污染的新型环卫车辆,吸污车可自吸自排,工作速度快,容量大,运输方便,适用于收集运输粪便、泥浆、原油等液体物质。吸污车采用国内技术**的吸污车真空泵,吸力大,吸程远,特别适合用于下水道内的淤积物的抽吸、装运和排卸,尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体。排放有加压排放和自流排放两种方式。吸污车具有抽吸效率高、自吸、自排及直灌等特点,操作快速、简便。适宜于大、中、小城镇环卫、市政部门使用。

.    吸污车专用部分:由取力器、传动轴、真空吸污泵、压力罐体、液压部分,管网系统、真空压力表、视粪窗、洗手装置等组成,随车配置大功率真空吸污泵和优质液压系统,罐体封头一次压铸成型、罐体可后开、双顶自卸。罐内污物可通过后盖直接倾倒,具有真空度高(比吸粪车的吸力更大)、吨位大、效率高、用途更广泛的特点。

.    吸污车的组成:油水分离器,水气分离器,专用真空吸污泵,容积压力表,管网系统,吸物导管,自流阀,真空罐体,连通器(视粪窗),全自动防溢阀,液压套件。

.    清洗吸污工作原理:由于吸粪胶管始终浸没于液面上,粪罐内的空气被抽吸后,因其得不到补充而越来越稀薄,致使罐内压力低于大气压力,粪液即在大气压力使用下,经吸粪胶管进入容罐。或者由于虹吸管接近罐底,空气被不断排入粪罐时,因其没有出路而被压缩,致使罐内压力高于大气压力,粪液即在压缩空气的作用下,经虹吸管,吸粪胶管排出罐外。

.    清洗吸污车具有抽吸效率高、自吸、自排及直灌等特点。抽满粪罐时间:≤5min,吸程:≥8m。据有使用寿命长,工作速度快,操作简便,运输方便等特点。

.    本公司的高压清洗车产品采用优质高效的高压水泵,出水压力高,性能可靠,使用寿命长,节水并清洗效果好。管道疏通车的高压喷嘴,无散射,压力损失小,喷嘴不锈蚀,使用寿命长,充分利用高压水流的动能,以高压力、低流量的方式清洗。液压元件,性能稳定可靠。选用夹心取力器全功率输出,避免了其他同类产品选用上盖取力而存在的噪音大,齿轮容易损坏。

高压清洗车(管道疏通车)组成:

.    水路系统:包括水罐、高压水泵、进水管、泄水截止阀、滤水器、水位表、进水截止阀、水压表、压力表开关、高压喷头、高压三通阀、卷筒。

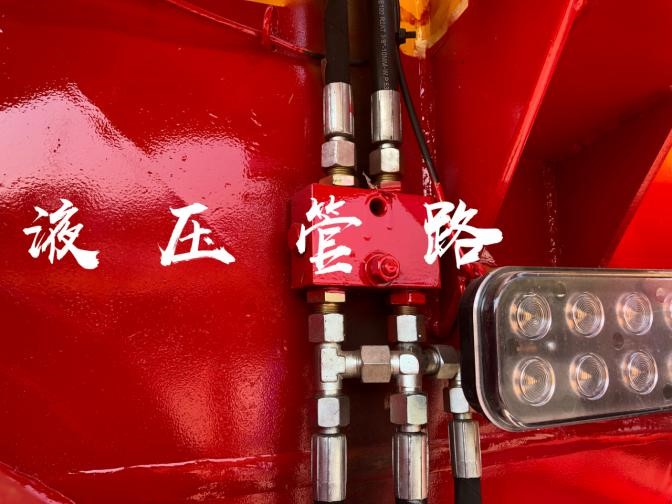

.    液压系统:包括油位计、油箱、过滤器、闸阀、油泵、溢流阀、节流阀、油压表、单向阀、油马达、换向阀、单向阀、开关。

.使用安全

1.操作清洗吸污车前请仔细阅读《操作注意事项》(**盒上标示)!

2.请注意观察以确保人员和车辆安全!

3.操作人员尽量在车上或作业半径外操控!

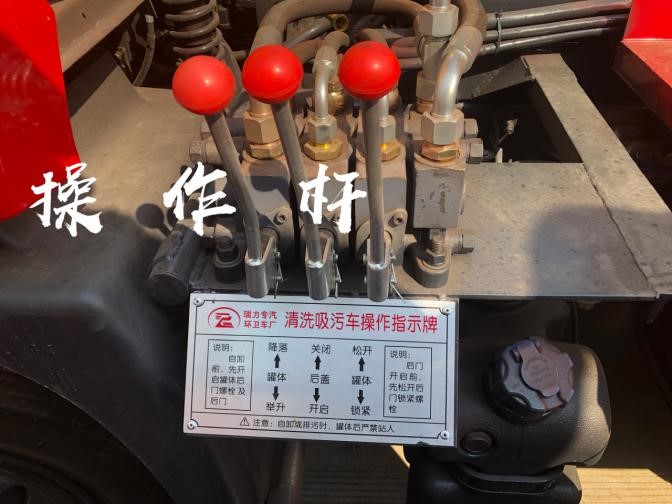

4.手动操作把手只是备用应急,以遥控为主,保证安全和便捷;

5.未熟练使用清洗吸污车前请保持低速匀速运行和请人观察配合直**能**熟练使用!

6.车辆运输过程中切记关闭取力器!

7.车辆运输时请关闭遥控器!

8.切忌运输过程中急开急停或高速急转弯!

保养维护

应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,**限度地延长垃圾车的使用寿命。

(一)底盘保养

底盘应严格遵守其使用说明书的规定,进行日、周例行保养。

(二)作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁、观察为**,内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

作业100h保养以紧固、润滑为**。

1)检查紧固车厢、作业装置、轴等部位的连接螺栓;

2)按时对各润滑点加注润滑脂或润滑油;

3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;

4)检查取力器工作是否正常。

3.作业500h保养

作业500h保养以调整为**。

1)各作业装置中的零部件是否有轻微变形,必要时给予校正;

2)检查密封胶条的磨损情况,必要时更换;

3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;

4.作业1500h保养

作业1500h保养**是对各作业装置进行全面技术检查和调整,消除隐患。

1)检查并修复各处焊缝,特别是各重要部位的焊缝;

2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;

3)检查各液压元件。

4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
