瑞力专汽●清洗吸污车

RLQ5257GQWZ6重汽豪沃后双桥清洗吸污车

RLQ5257GQWZ6重汽豪沃后双桥清洗吸污车


销售经理:钱经理
购车热线:13972992141
地址:湖北省随州市裕民大道18号

  • 质保一年
  • 上门服务
  • 全程监督
  • 服务团队

优惠活动:3千 - 3万

  • 产品介绍

产品参数

重汽豪沃后双桥清洗吸污

瑞力星牌RLQ5257GQWZ6型清洗吸污车

产品说明

/202203/1647854933_6501b5cabef436db8a4a.jpg

一.产品名称

产品名称

品牌、型号

外型尺寸(长*宽*高)

清洗吸污车

RLQ5257GQWZ6

 10050*2500*3970

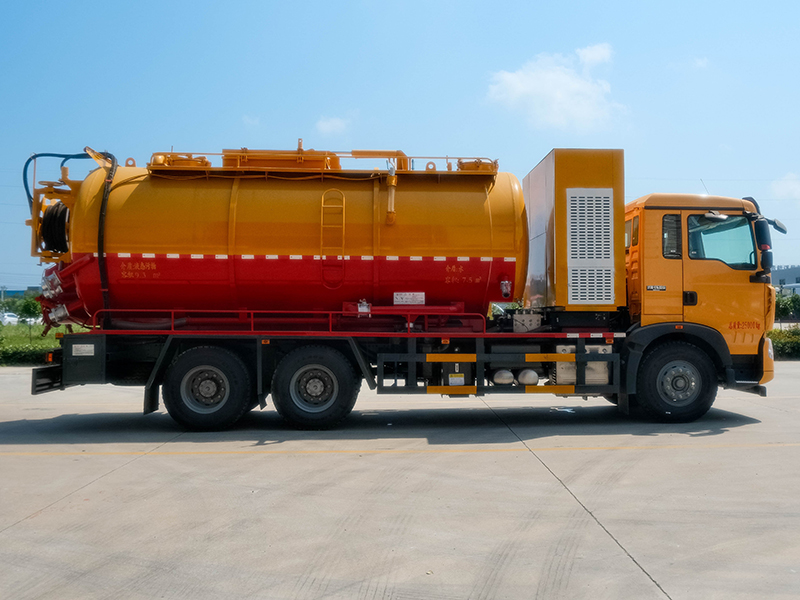

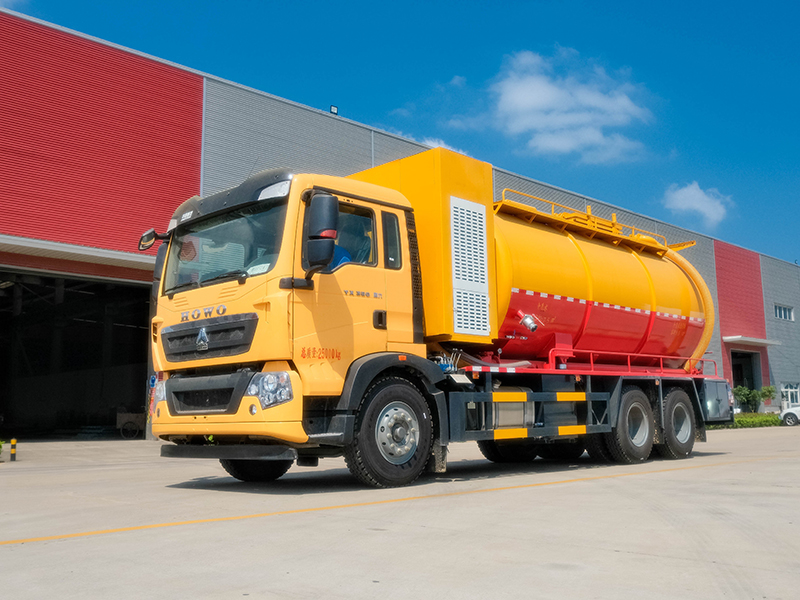

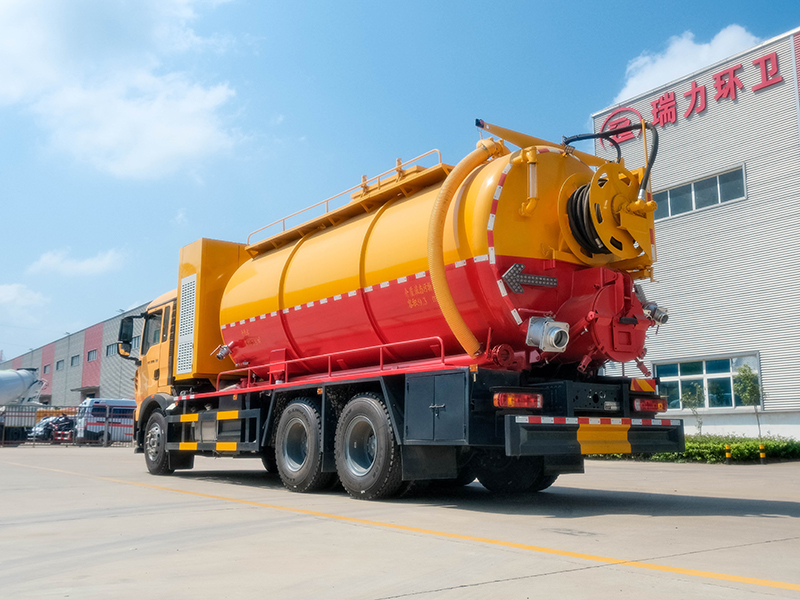

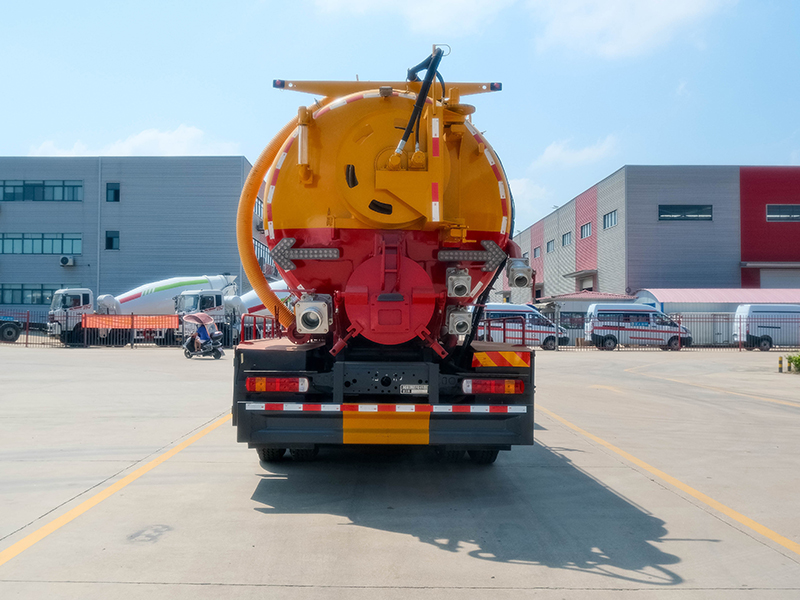

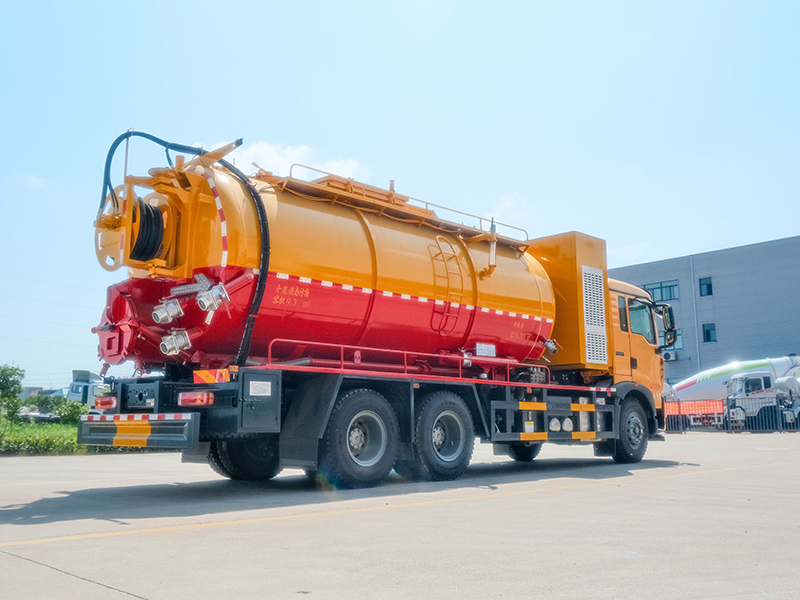

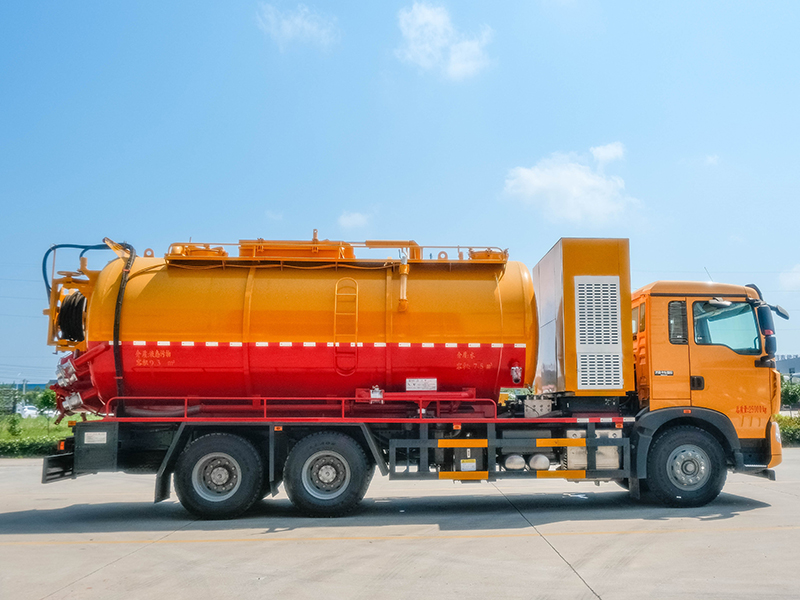

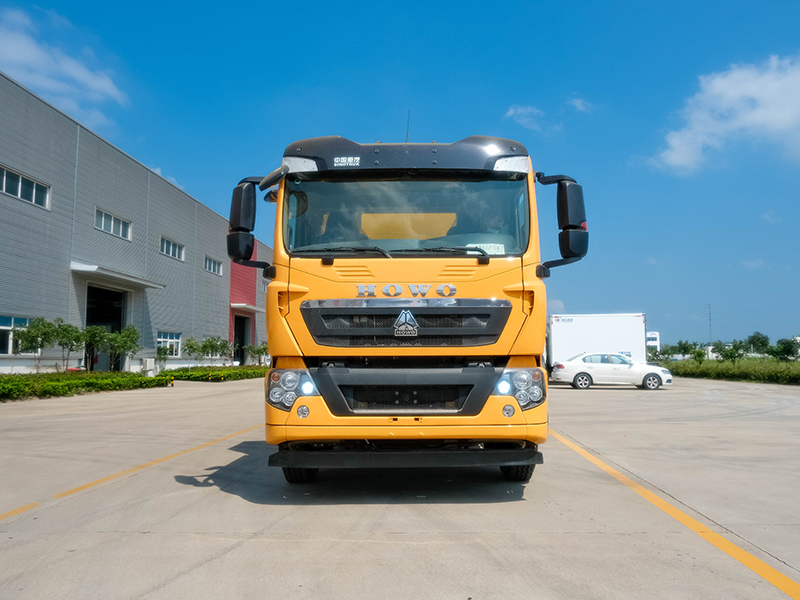

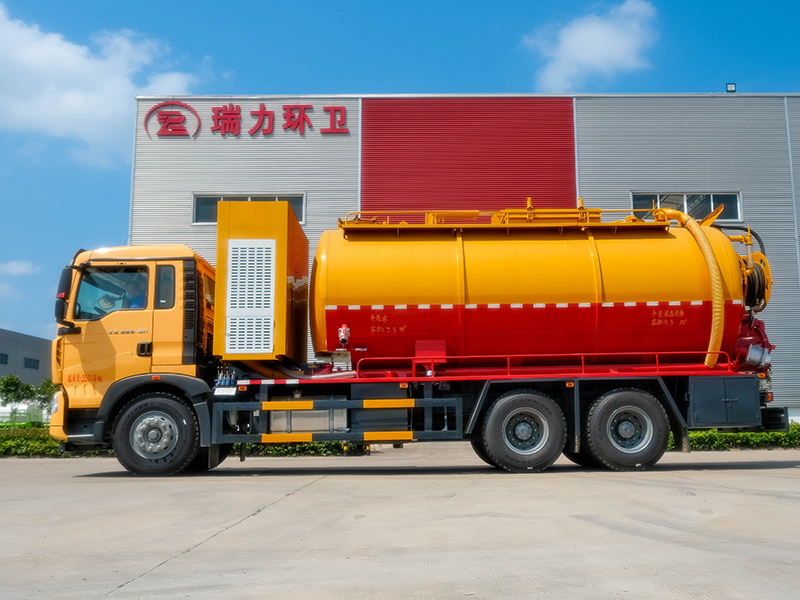

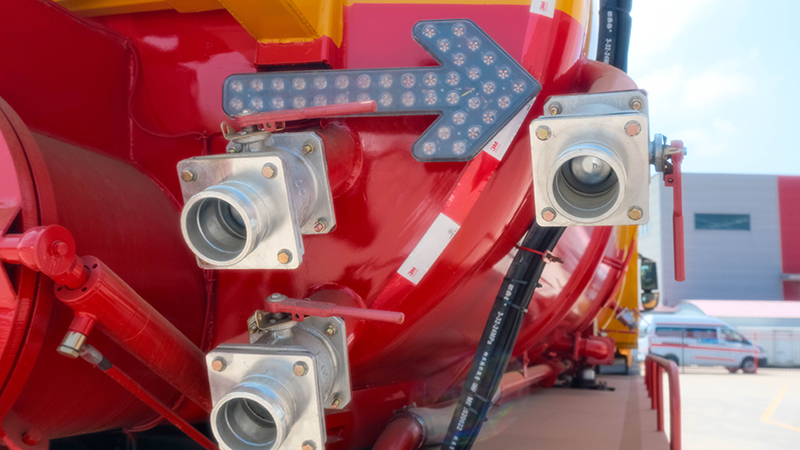

二.车辆图片

/202203/1647854936_321420510f63835cac28.jpg/202203/1647854937_83fedf16c71f0aedd674.jpg/202203/1647854940_19c5807069045dee6bcd.jpg/202203/1647854942_4c2832238841b6a27a49.jpg/202203/1647854944_f4d3d9d5cbbd5f6e8971.jpg/202203/1647854946_43c62c88b7d8e95ba4d4.jpg/202203/1647854948_673fe077d6f08e0bedb9.jpg/202203/1647854951_77f05e91965bfa87a299.jpg/202203/1647854953_b2a6e08e15bfce02769e.jpg/202203/1647854955_d715f13e46e01eb5393c.jpg

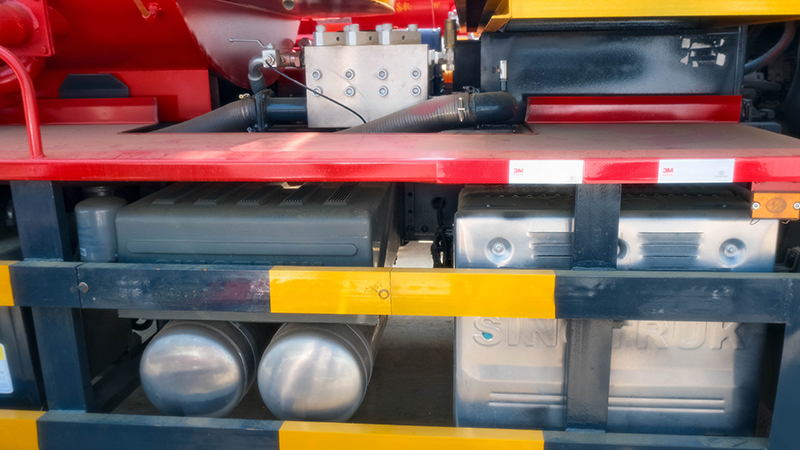

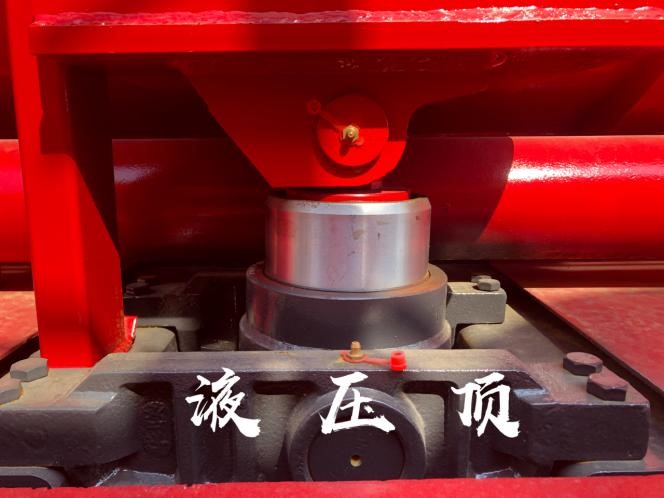

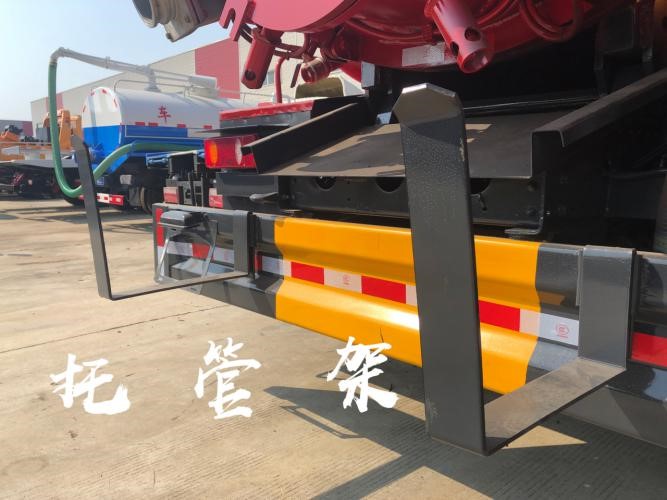

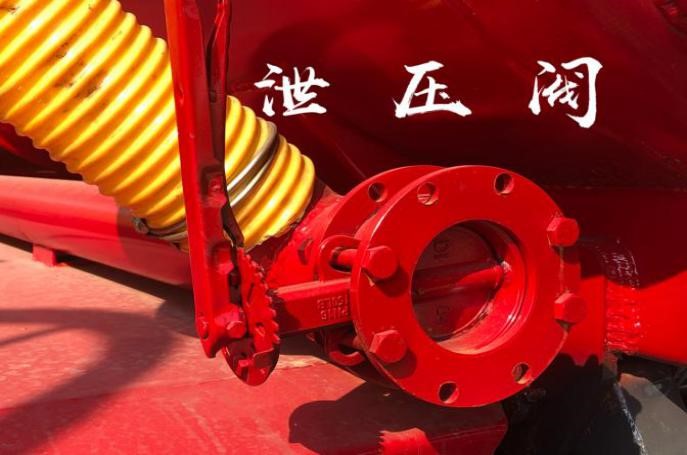

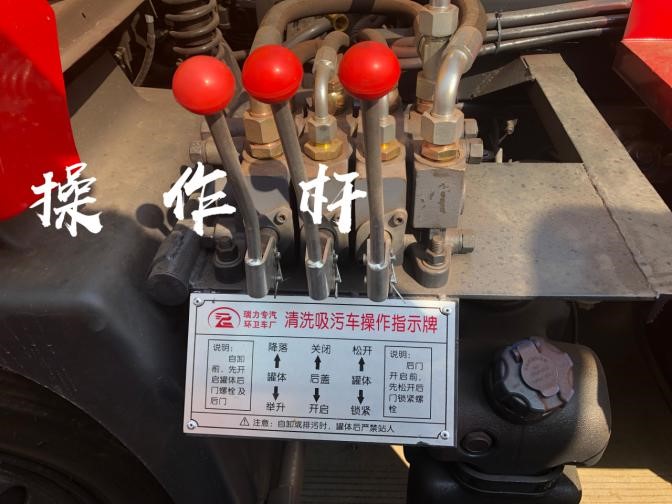

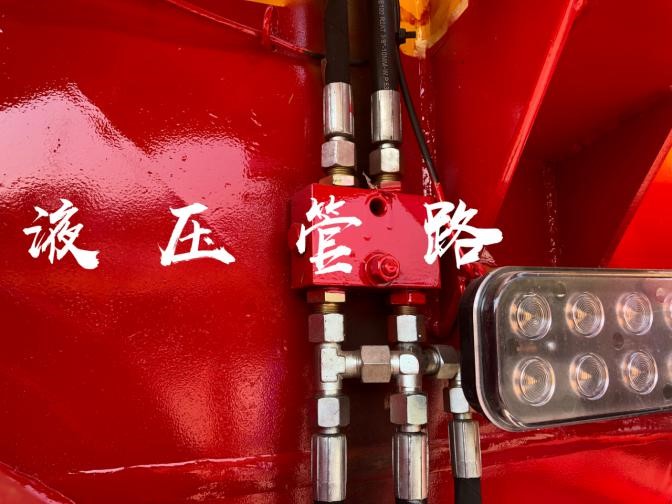

三.上装局部图片

/202203/1647854957_5dc942cf58e22d5a5dd8.jpg

/202203/1647854960_1fcbb43878433055935a.jpg

/202203/1647854962_8dff1d9bbf8571747054.jpg

/202203/1647854964_ec47929d8faa9f87ecfd.jpg

/202203/1647854967_4a014705e410fb41511c.jpg

/202203/1647854968_3dd282170864118bdb31.jpg

/202203/1647854971_681c78c30249fd240983.jpg

/202203/1647854973_769a2fccae607f5ed884.jpg


四:产品公告

【整车技术参数】

产品**

瑞力星牌

公告批次

341

产品名称

RLQ5257GQWZ6型清洗吸污车

总质量(kg)

25000

罐体容积(m3)

7.5

额定质量(kg)

7170,7105

外形尺寸(mm)

9750,

10050X2500X3970

整备质量(kg)

17700

货厢尺寸(mm)

XX

额定载客(人)


准拖挂车总质量(kg)


驾驶室准乘人数(人)

2,3

鞍座**载质量(kg)


接近角/离去角(°)

19/11

前悬/后悬(mm)

1430/2670

轴荷(kg)

7000/18000(二轴组)

**车速(km/h)

110

备注:

备注:1.该车主要用于下水道为清洗及吸污,主要专用装置为真空泵和罐体。2.罐体外形尺寸为(直段长×直径)(mm):5400×2150,其中罐体前段为清水罐(直段长2400mm);后段为污水罐(直段长3000mm),该车选用(mm)4600+1350,4300+1350轴距底盘,整车长

/轴距的对应关系为(mm):10050/4600+1350,9750/4300+1350.两罐**,且不能同时满载。清洗功能时用清水罐,吸污功能时用污水罐。清水罐有效容积7.5立方米,介质:水,密度:1000千克/立方米;污水罐有效容积9.3立方米,介质:液态污物,密度:800千

/立方米。4.侧/后防护材料均为Q235,均采用螺栓连接,后防护截面尺寸235×60mm,下边缘离地高470mm;ABS系统**器生产企业/型号为威伯科(上海)管理有限公司/4460046300.随底盘选装驾驶室。

【底盘技术参数】

底盘型号

ZZ1257N464GF1

底盘名称

载货汽车底盘

**名称

豪沃牌

生产企业

**重汽集团济南卡车股份有限公司

轴数

3

轮胎数

10

轴距(mm)

3200+1350,3175+1400,3800+1350,3775+1400,4100+1350,4075+1400,4

300+1350,4275+1400,4600+1350,4575+1400,4900+1350,4875+1400,5

200+1350,5175+1400,5800+1350,5775+1400,5740+1470,5800+1470

轮胎规格

315/80R22.5 16PR,295/80R22.5,12R22.5,12.00R20 16PR,11.00R20

钢板弹簧片数

11/12,11/10,10/12,4/12,4/5,3/10,3/4,2/4,4/-,3/-,2/-,4/-/-,3/-/-,2/-/-

前轮距(mm)

2015,2035

燃料种类

柴油

后轮距(mm)

1830/1830,1850/1850

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

发动机排量

发动机功率

MC07H.33-60

MC07H.29-60

MC09.35B-60

MC09.35-60

WP8.350E61

MC11.40-60

MC07.31-60

MC07.27-60

MC07.34-60

**重型汽车集团有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

潍柴动力股份有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

**重型汽车集团有限公司

7360

7360

8765

8765

7800

10518

6870

6870

6870

240

213

260

260

257

297

228

202

251

四.  底盘与上装配置

◇底盘配置:重汽豪沃国六排放标准,选用的是潍柴350马力发动机,直列六缸带高压共轨,**扭矩为1250牛米,搭配重汽10挡变速箱,轮胎选用的是11.00R20钢丝胎,底盘标配ABS、原装空调、行车记录仪、电动门窗。

◇上装配置:罐体容积:22立方,罐体内底部加装不锈钢底板1.2米宽,顶部两侧做碳钢防滑平台护栏,罐体及封头厚度:8mm,清水罐用污灌口做,污水罐用水泥罐口,清水罐消防栓进水口在副驾驶一侧《两头用接口,中间用白色软管连接》,水污互通,视粪窗左右各一个,清水罐、污水罐内各做爬梯一个,副梁选用橡胶垫,中置顶,安装限位阀。

3:天津双耀315流量高压泵,高压泵两头加粗双进水,加大过滤器。

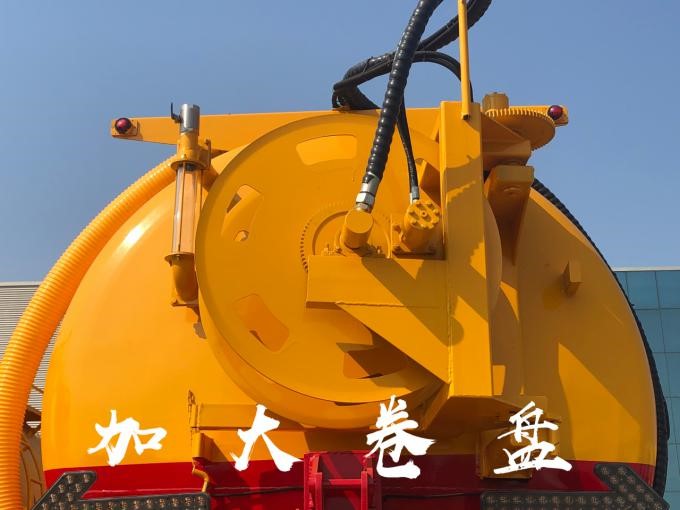

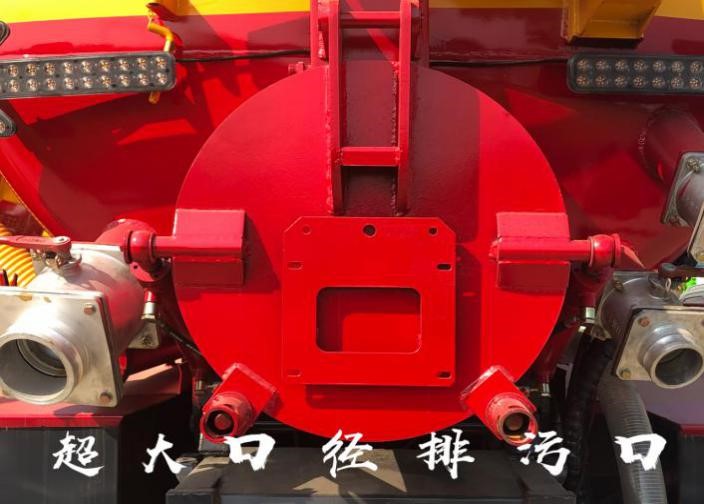

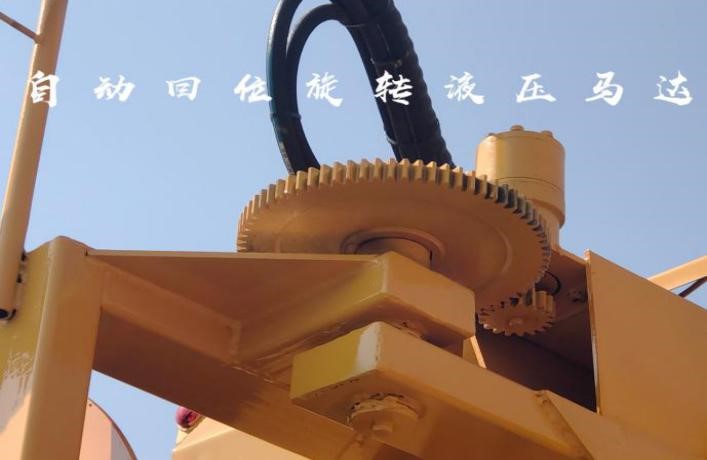

4:后封头可旋转齿轮自动液压绞盘,标配通径22高压管60米,耐压22mpa,后封头下部开600mm内通径液压排污口1个,后盖左下6寸排污阀1个,后盖右下4寸排气阀1个,4寸吸污阀1个,副发进气管用125mm,不锈钢水箱做0.8方,1个工具箱《尽量做大》,防溢流装置,后尾部装双箭头灯,清水罐顶部装排气阀1个,清水罐底部装4寸排水阀1个,出水管在清水罐里面装75mm阀门,出水管用89mm管。

5:特别要求:罐体两侧平台用优质碳钢材质,底盘空间l充分利用,排气管和水循环管不能占用平台空间,循环水管上装洗手龙头1个,副发动机下部在驾驶室一侧装4公斤灭火器位置1个。

6:油漆防腐:清水罐做防腐处理,整车油漆上黄下红。

7:该车预留副发空间按客户要求预留,尾部导流板尽量做短。

8420马力副发动机带SK-42水循环泵!

◇选装配置:高压泵标配双耀315或者品孚330,不锈钢球阀6寸补,4寸补,加12-15水循环反排泵补,加20水环泵补,加双油泵补,加单油泵补,加偷排补,灌顶加液压方盖补。

/202203/1647854975_67d5ba6ddc0a58da1c2f.jpg

.功能介绍

清洗吸污车的功能:及收集、中转清理运输污泥、污水,避免二次污染的新型环卫车辆,吸污车可自吸自排,工作速度快,容量大,运输方便,适用于收集运输粪便、泥浆、原油等液体物质。吸污车采用国内技术**的吸污车真空泵,吸力大,吸程远,特别适合用于下水道内的淤积物的抽吸、装运和排卸,尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体。排放有加压排放和自流排放两种方式。吸污车具有抽吸效率高、自吸、自排及直灌等特点,操作快速、简便。适宜于大、中、小城镇环卫、市政部门使用。

.    吸污车专用部分:由取力器、传动轴、真空吸污泵、压力罐体、液压部分,管网系统、真空压力表、视粪窗、洗手装置等组成,随车配置大功率真空吸污泵和优质液压系统,罐体封头一次压铸成型、罐体可后开、双顶自卸。罐内污物可通过后盖直接倾倒,具有真空度高(比吸粪车的吸力更大)、吨位大、效率高、用途更广泛的特点。

.    吸污车的组成:油水分离器,水气分离器,专用真空吸污泵,容积压力表,管网系统,吸物导管,自流阀,真空罐体,连通器(视粪窗),全自动防溢阀,液压套件。

.    清洗吸污工作原理:由于吸粪胶管始终浸没于液面上,粪罐内的空气被抽吸后,因其得不到补充而越来越稀薄,致使罐内压力低于大气压力,粪液即在大气压力使用下,经吸粪胶管进入容罐。或者由于虹吸管接近罐底,空气被不断排入粪罐时,因其没有出路而被压缩,致使罐内压力高于大气压力,粪液即在压缩空气的作用下,经虹吸管,吸粪胶管排出罐外。

.    清洗吸污车具有抽吸效率高、自吸、自排及直灌等特点。抽满粪罐时间:≤5min,吸程:≥8m。据有使用寿命长,工作速度快,操作简便,运输方便等特点。

.    本公司的高压清洗车产品采用优质高效的高压水泵,出水压力高,性能可靠,使用寿命长,节水并清洗效果好。管道疏通车的高压喷嘴,无散射,压力损失小,喷嘴不锈蚀,使用寿命长,充分利用高压水流的动能,以高压力、低流量的方式清洗。液压元件,性能稳定可靠。选用夹心取力器全功率输出,避免了其他同类产品选用上盖取力而存在的噪音大,齿轮容易损坏。

高压清洗车(管道疏通车)组成:

.    水路系统:包括水罐、高压水泵、进水管、泄水截止阀、滤水器、水位表、进水截止阀、水压表、压力表开关、高压喷头、高压三通阀、卷筒。

.    液压系统:包括油位计、油箱、过滤器、闸阀、油泵、溢流阀、节流阀、油压表、单向阀、油马达、换向阀、单向阀、开关。

.使用安全

1.操作清洗吸污车前请仔细阅读《操作注意事项》(**盒上标示)!

2.请注意观察以确保人员和车辆安全!

3.操作人员尽量在车上或作业半径外操控!

4.手动操作把手只是备用应急,以遥控为主,保证安全和便捷;

5.未熟练使用清洗吸污车前请保持低速匀速运行和请人观察配合直**能**熟练使用!

6.车辆运输过程中切记关闭取力器!

7.车辆运输时请关闭遥控器!

8.切忌运输过程中急开急停或高速急转弯!

欢迎使用本公司产品并希望提出宝贵改进意见!
